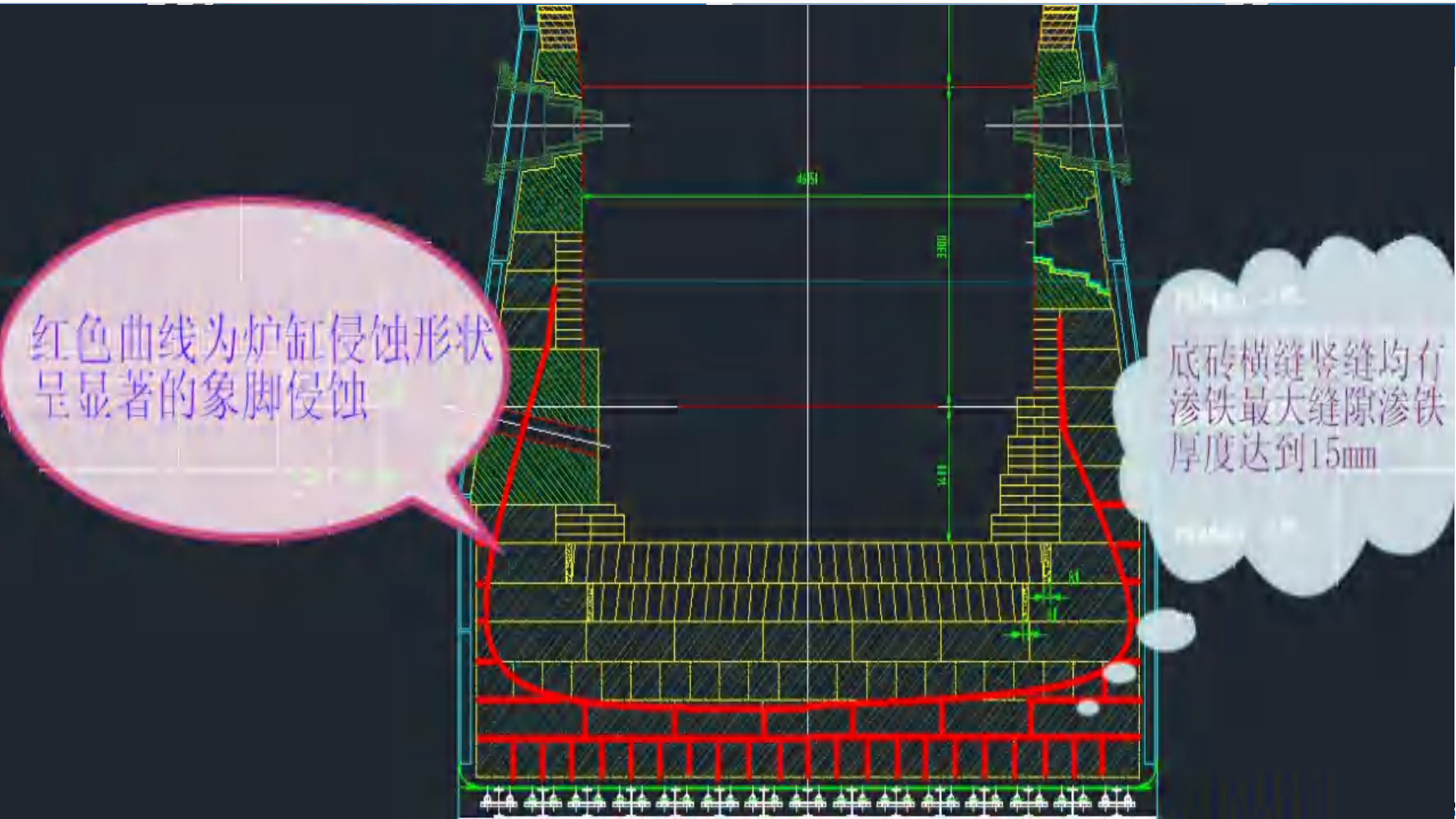

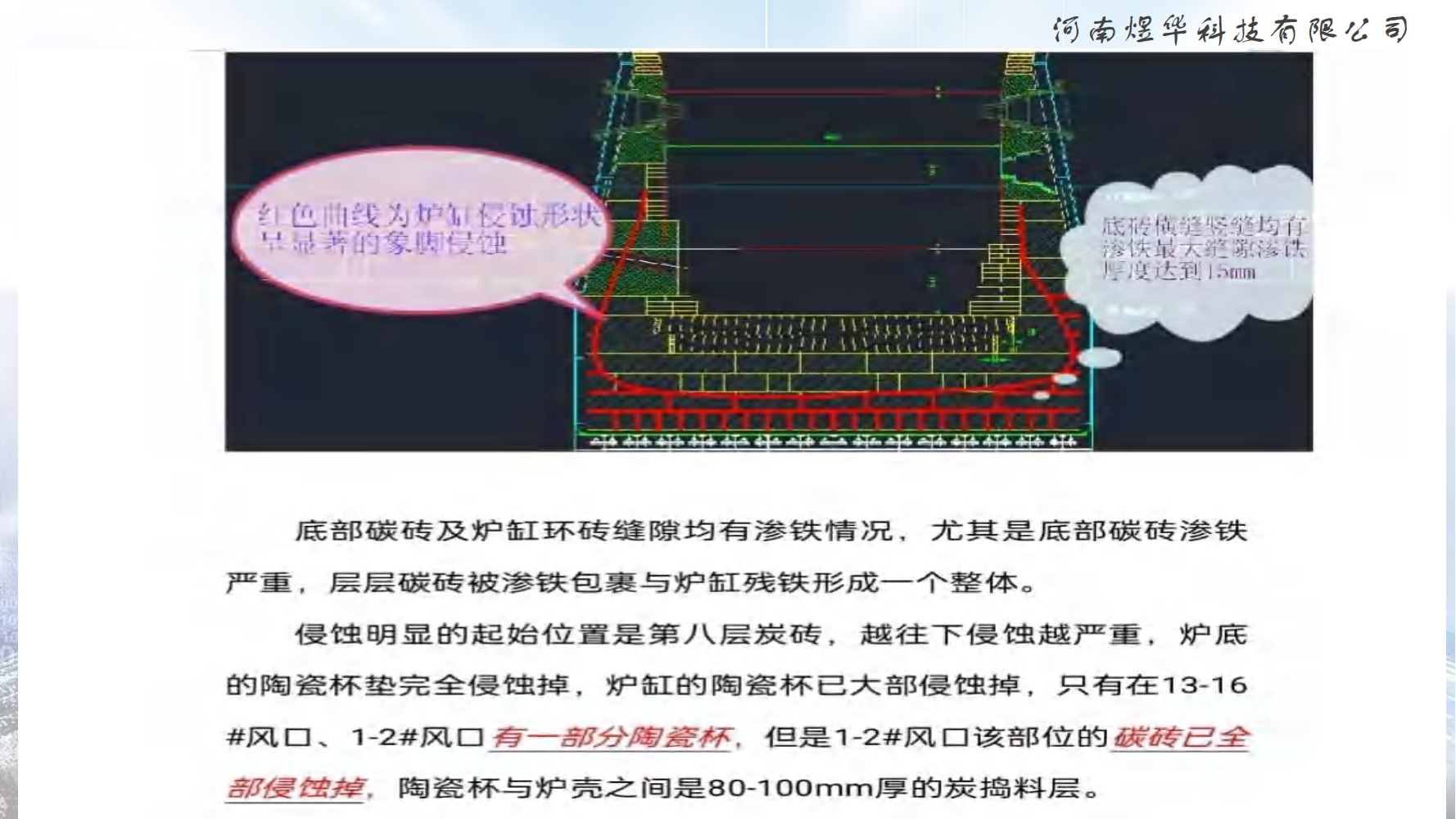

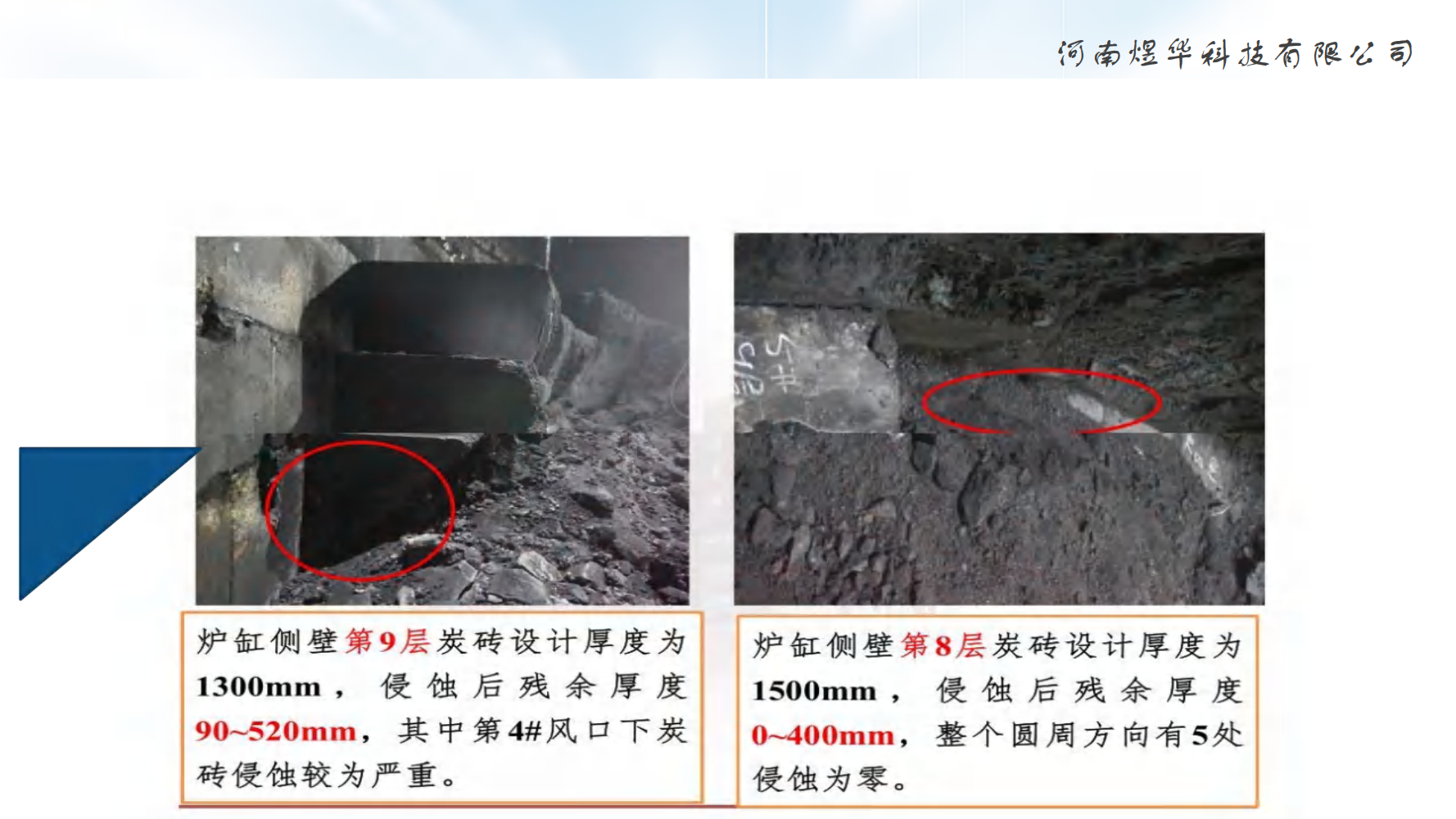

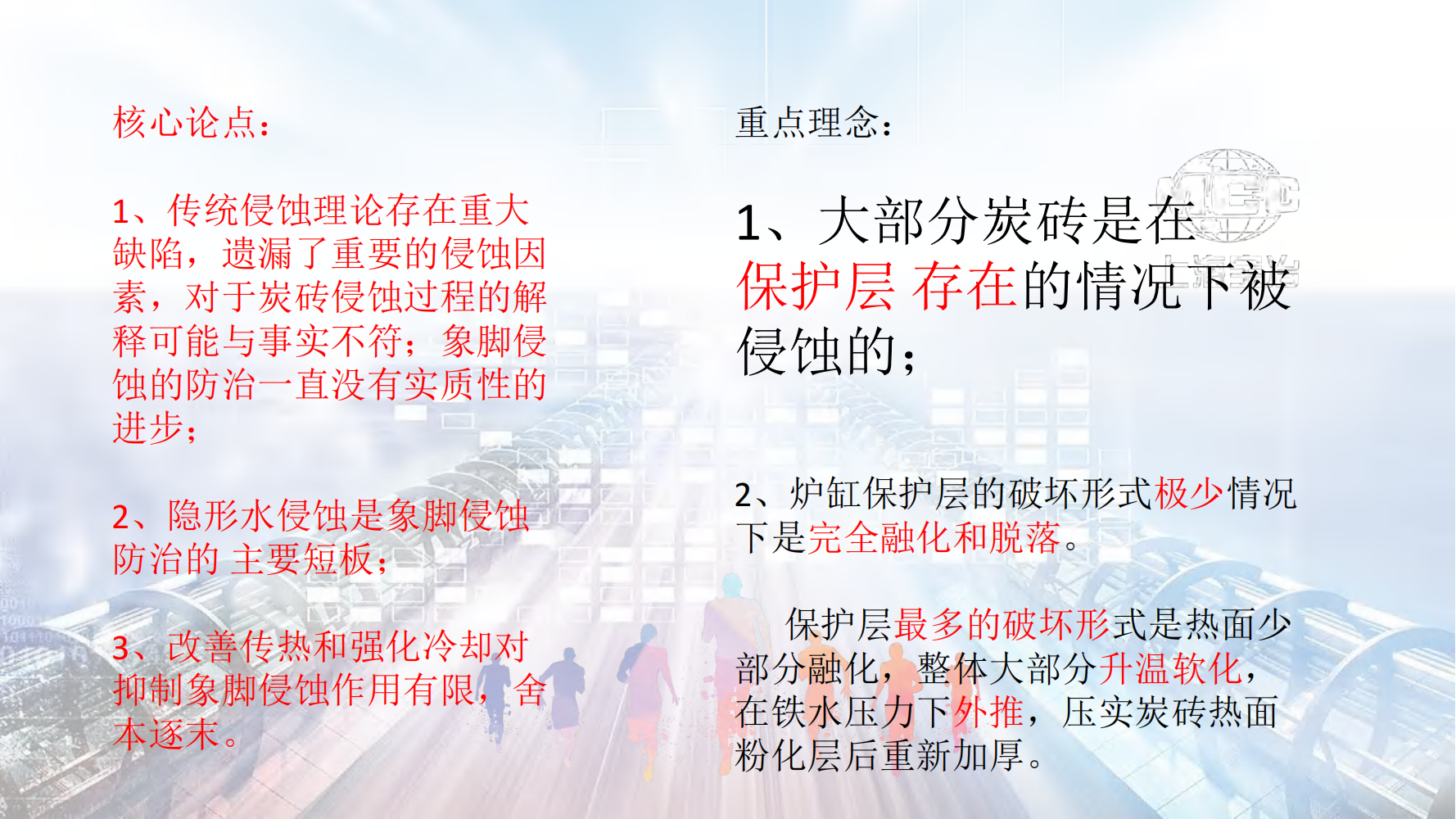

象腳侵蝕問題長期困擾著煉鐵屆，至今也沒有實質(zhì)性的改善，究其原因是侵蝕理論存在嚴重缺陷，導(dǎo)致采取的治理方法不是對癥下藥，因此效果不佳。

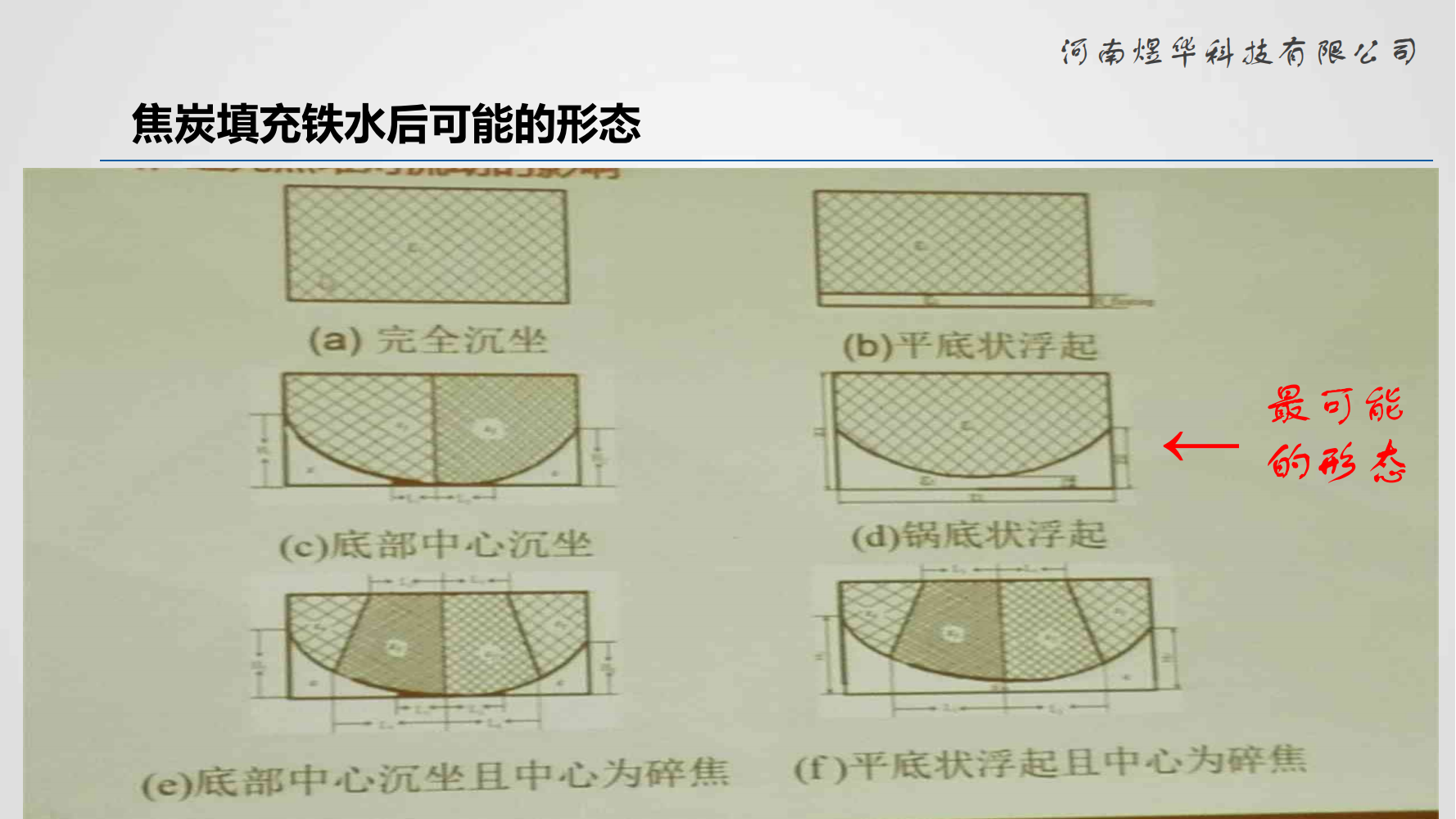

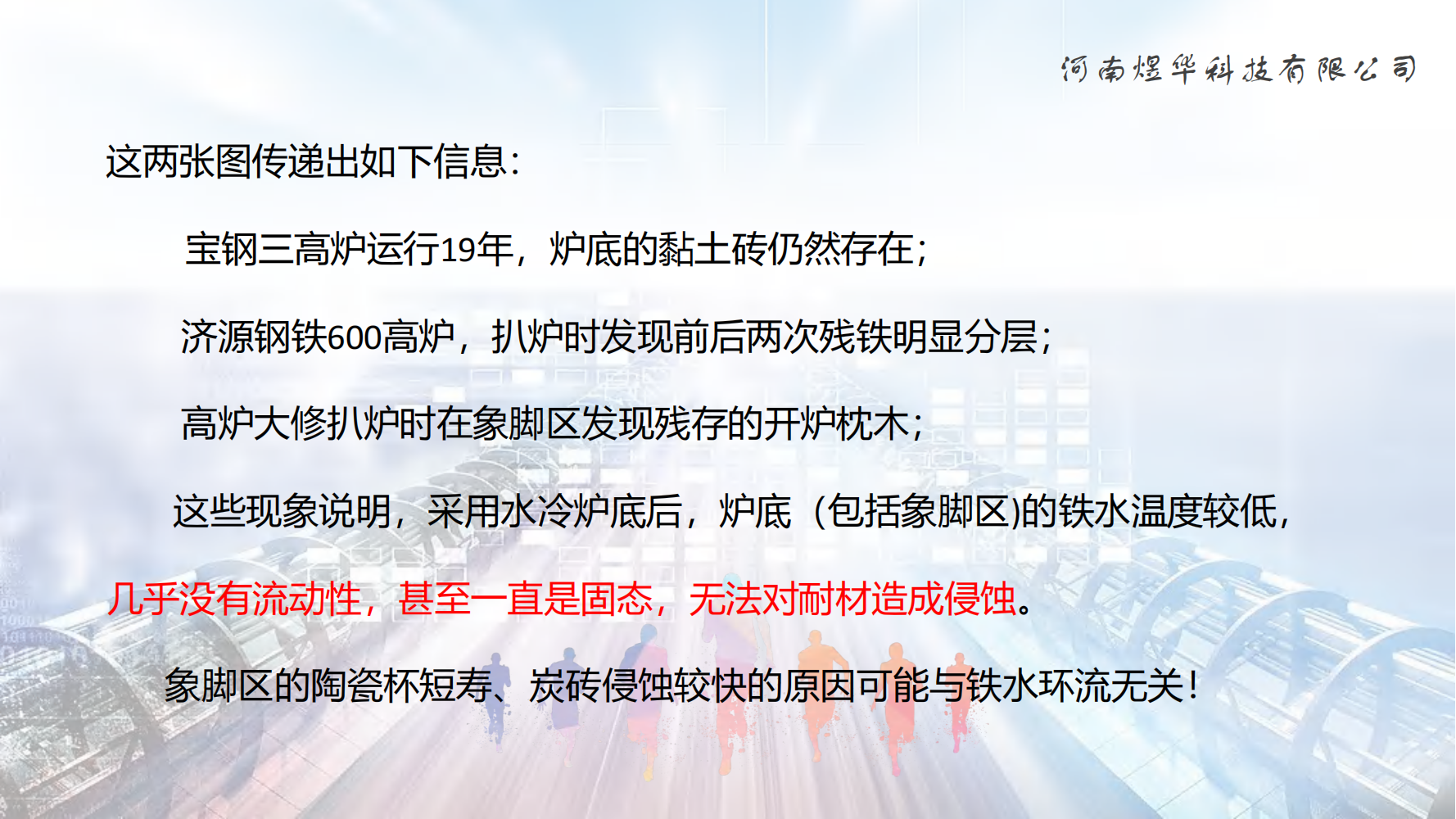

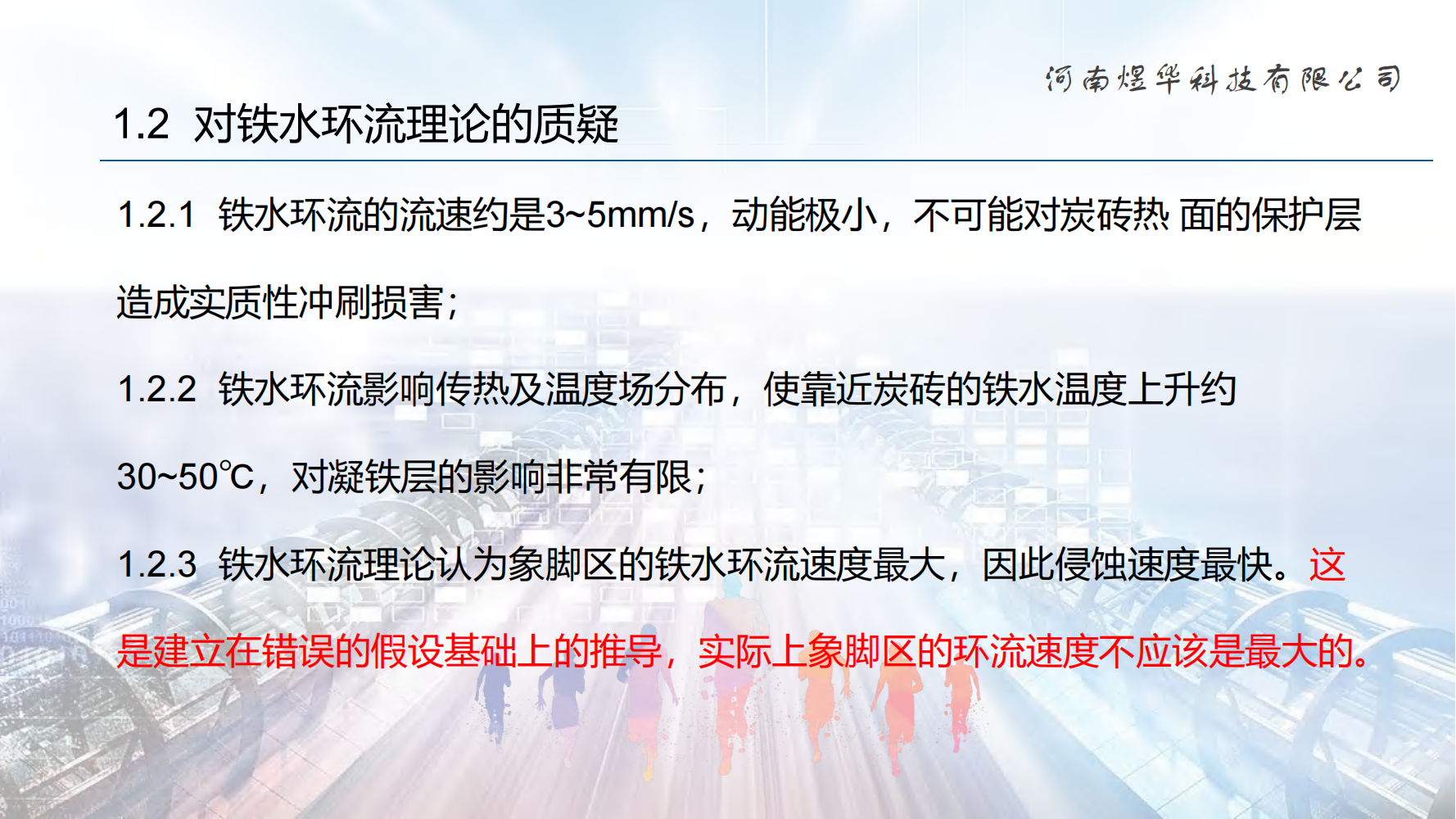

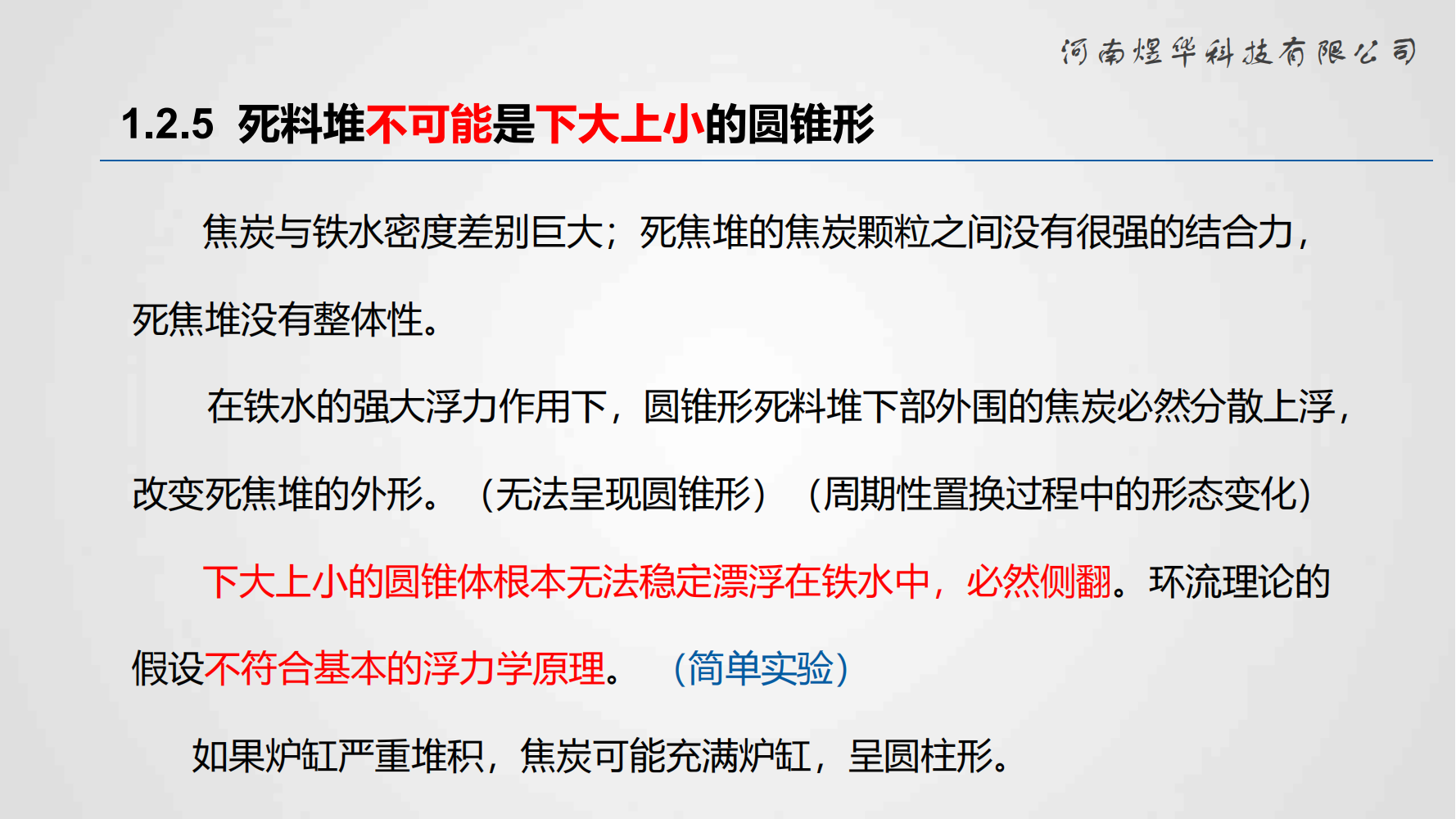

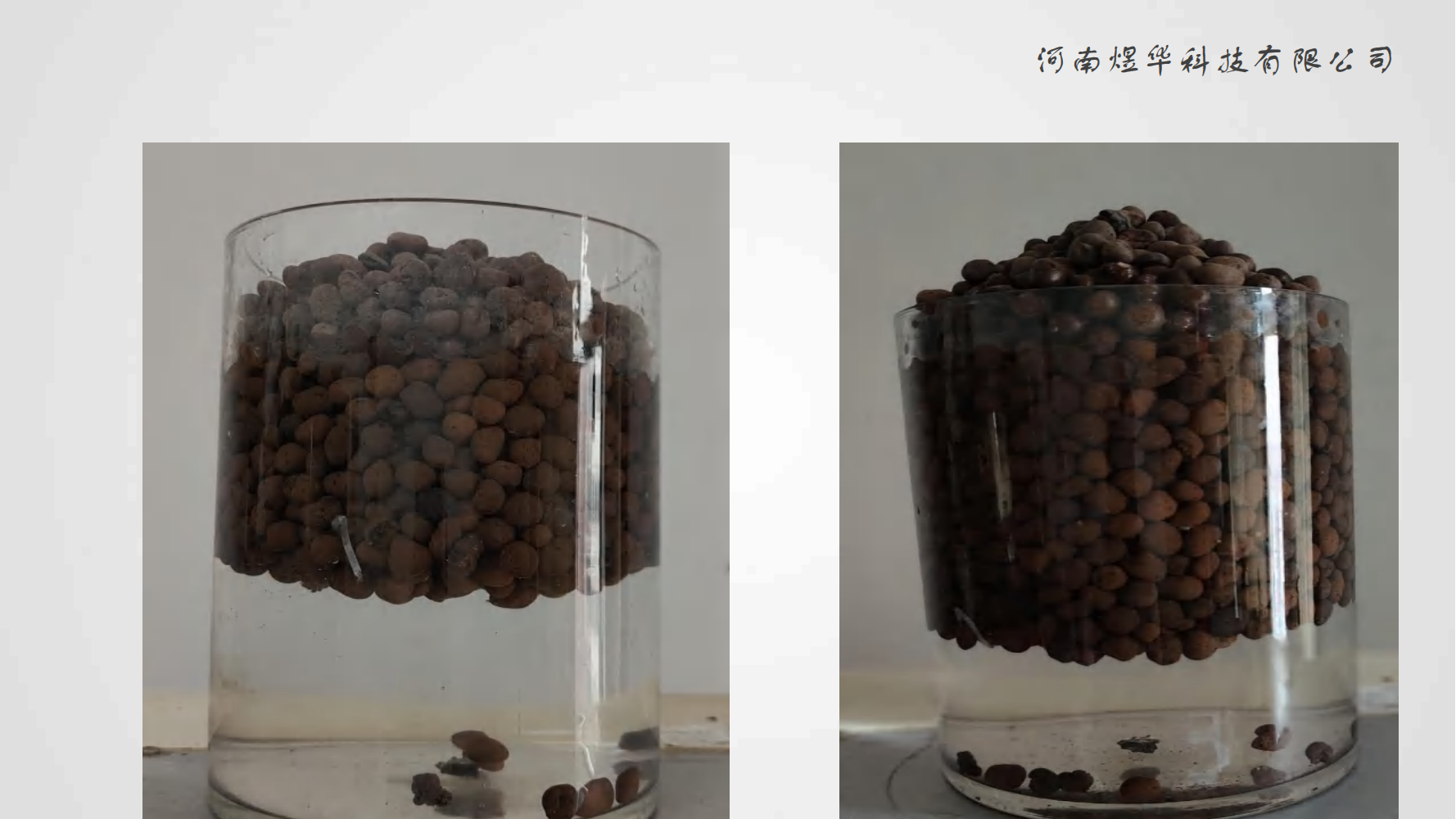

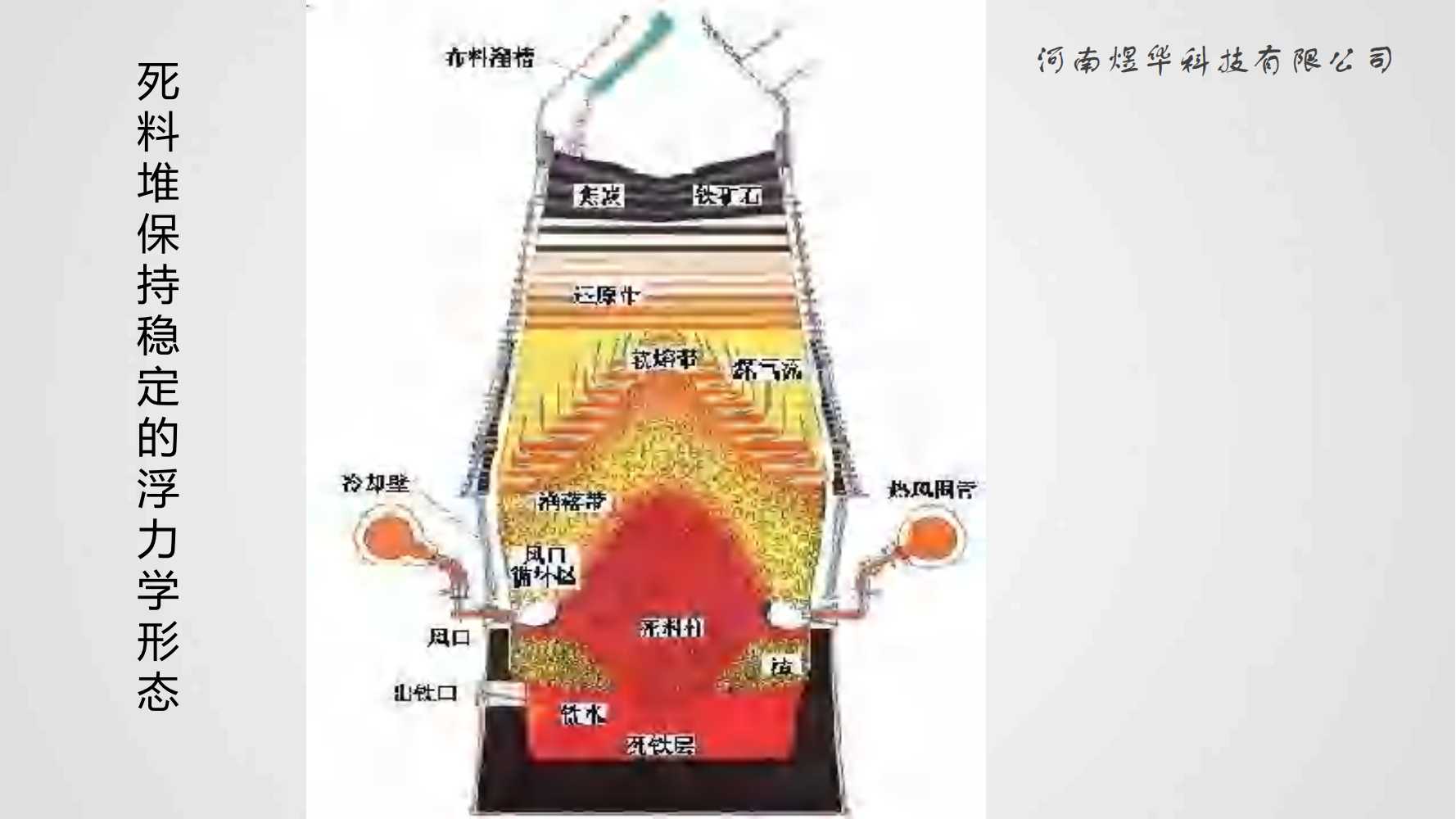

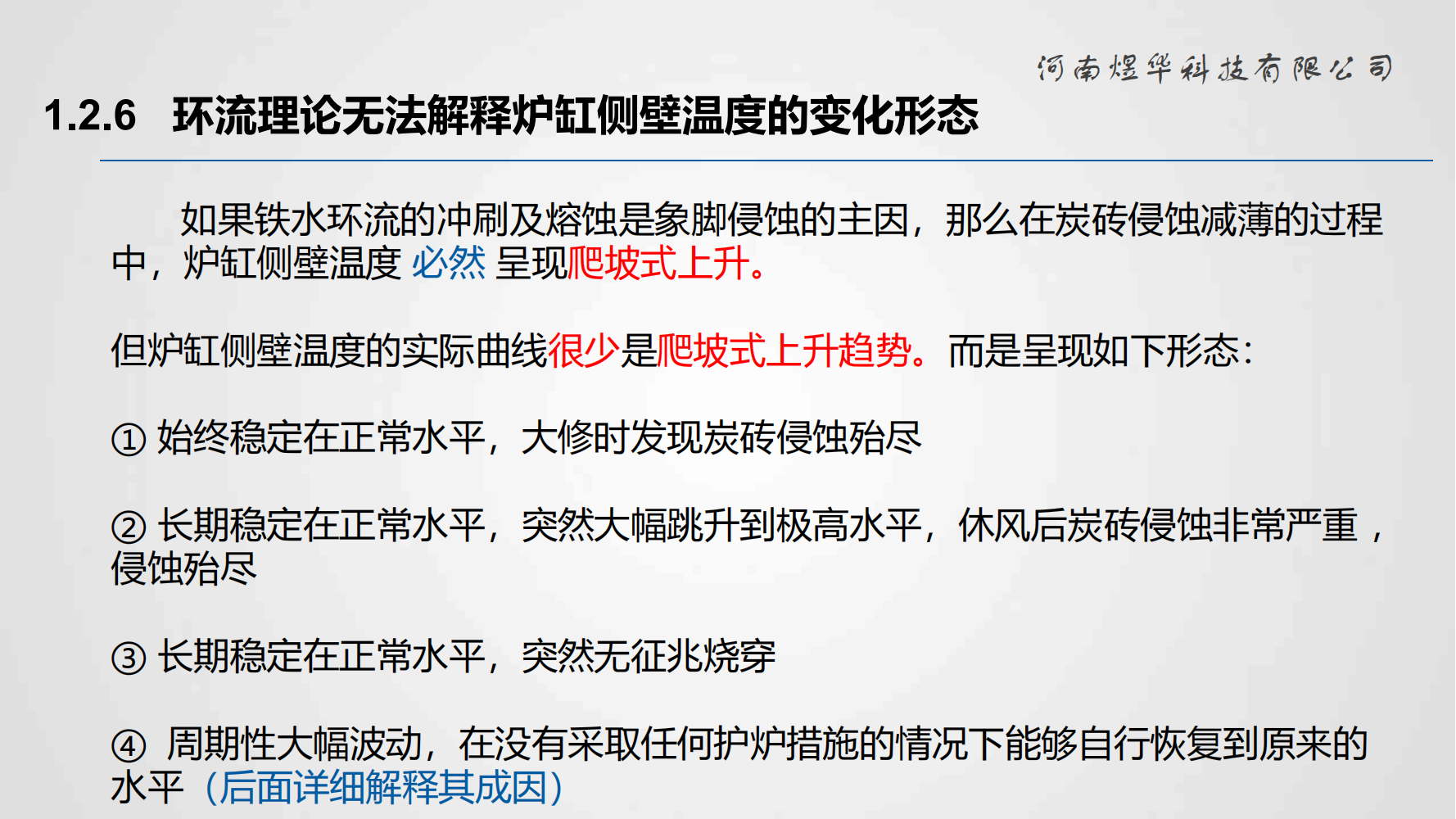

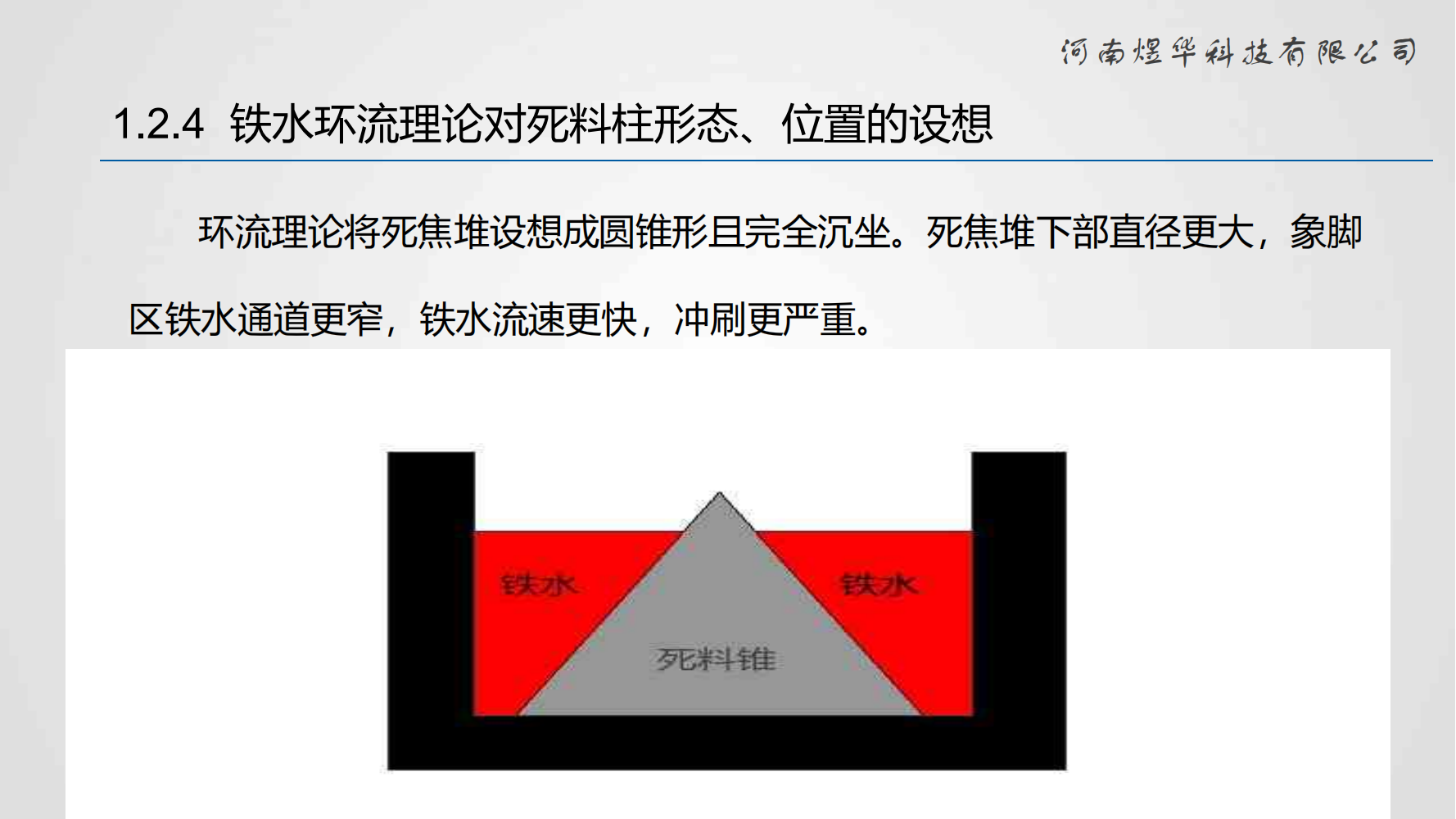

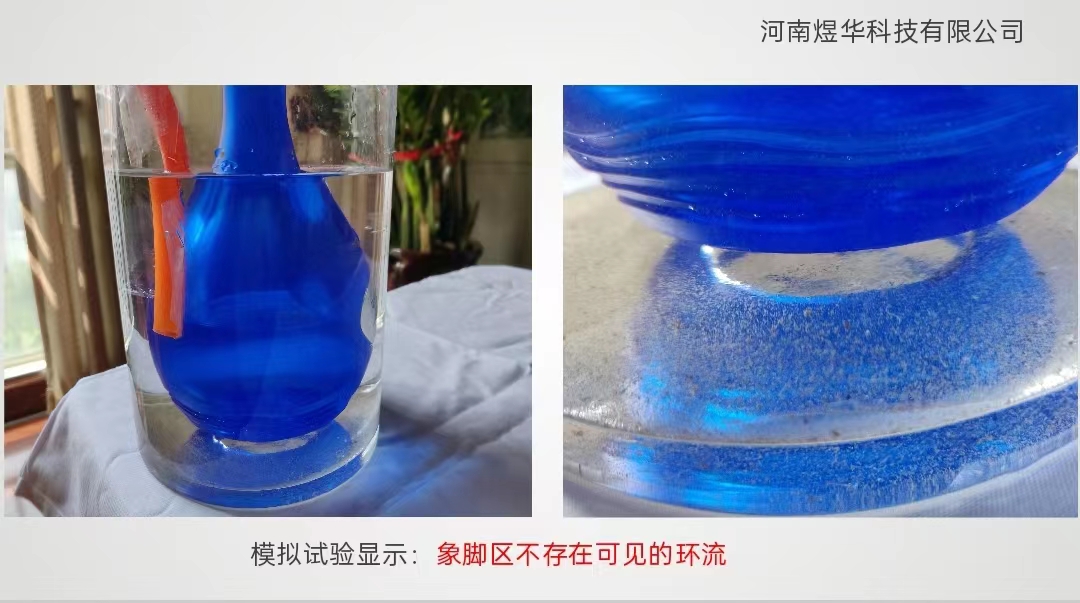

      一方面鐵水環(huán)流理論影響廣泛、深遠。提及爐缸侵蝕言必稱環(huán)流，但是鐵水環(huán)流理論可能與實際不符，甚至是錯誤的。

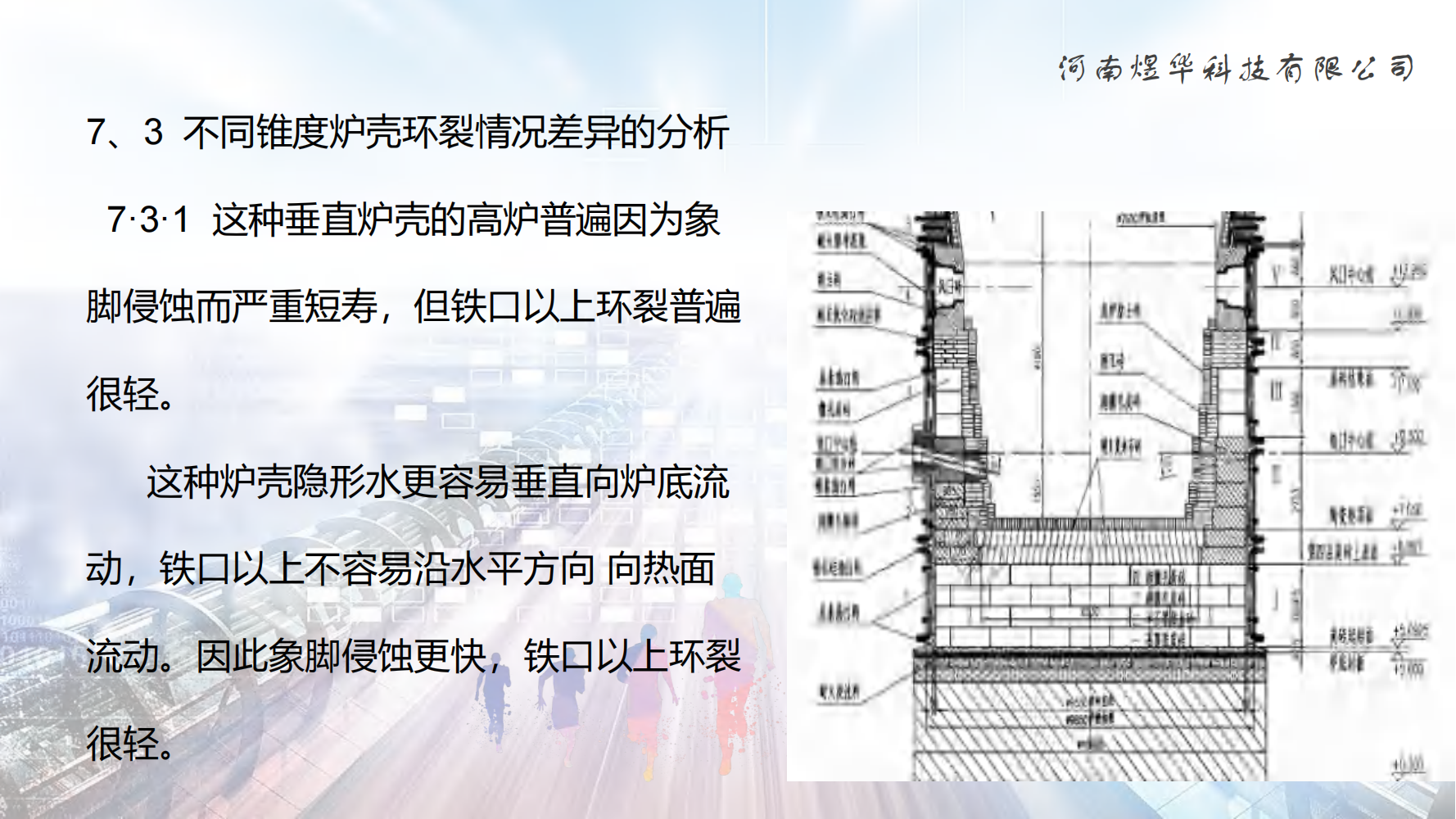

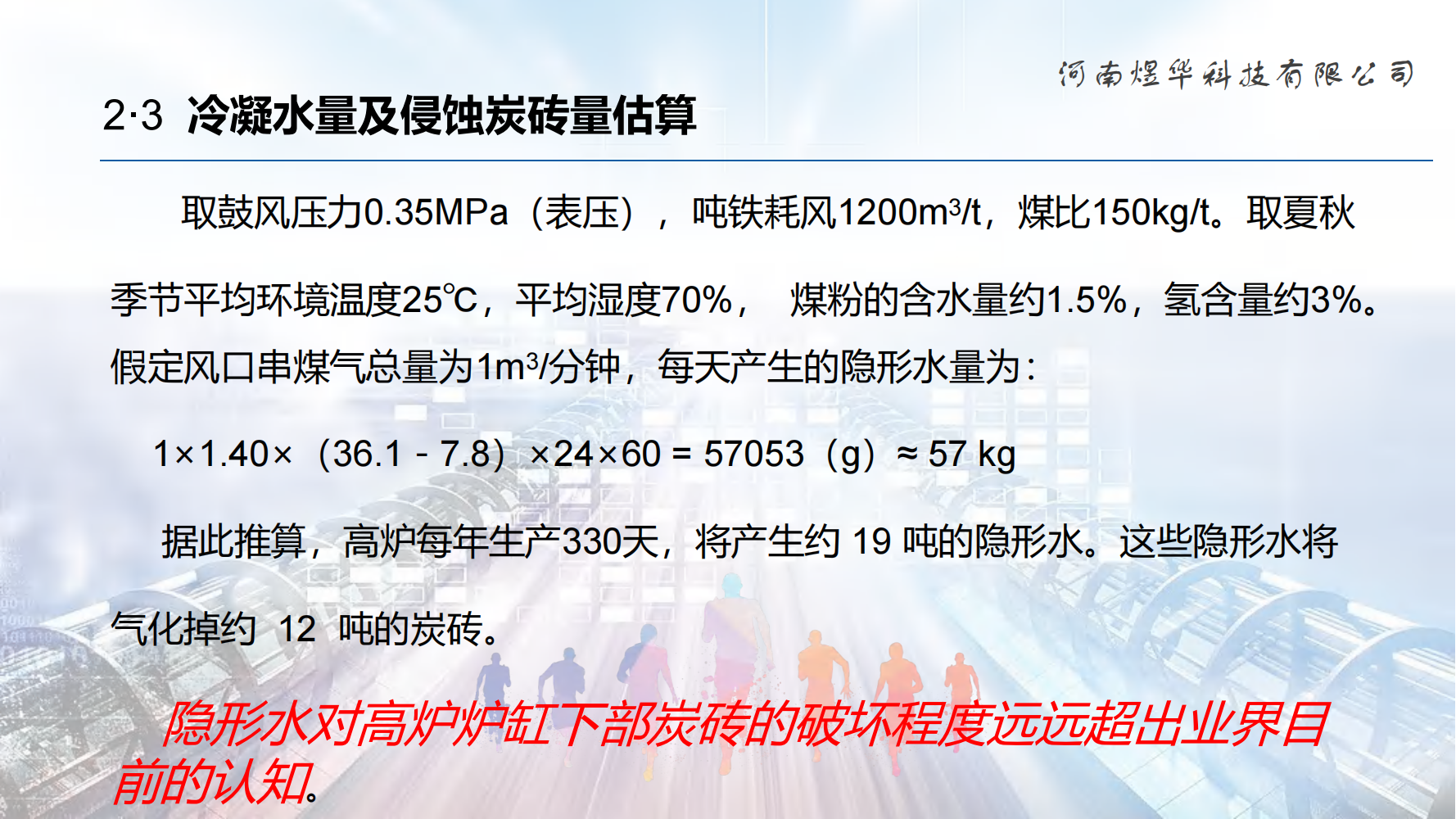

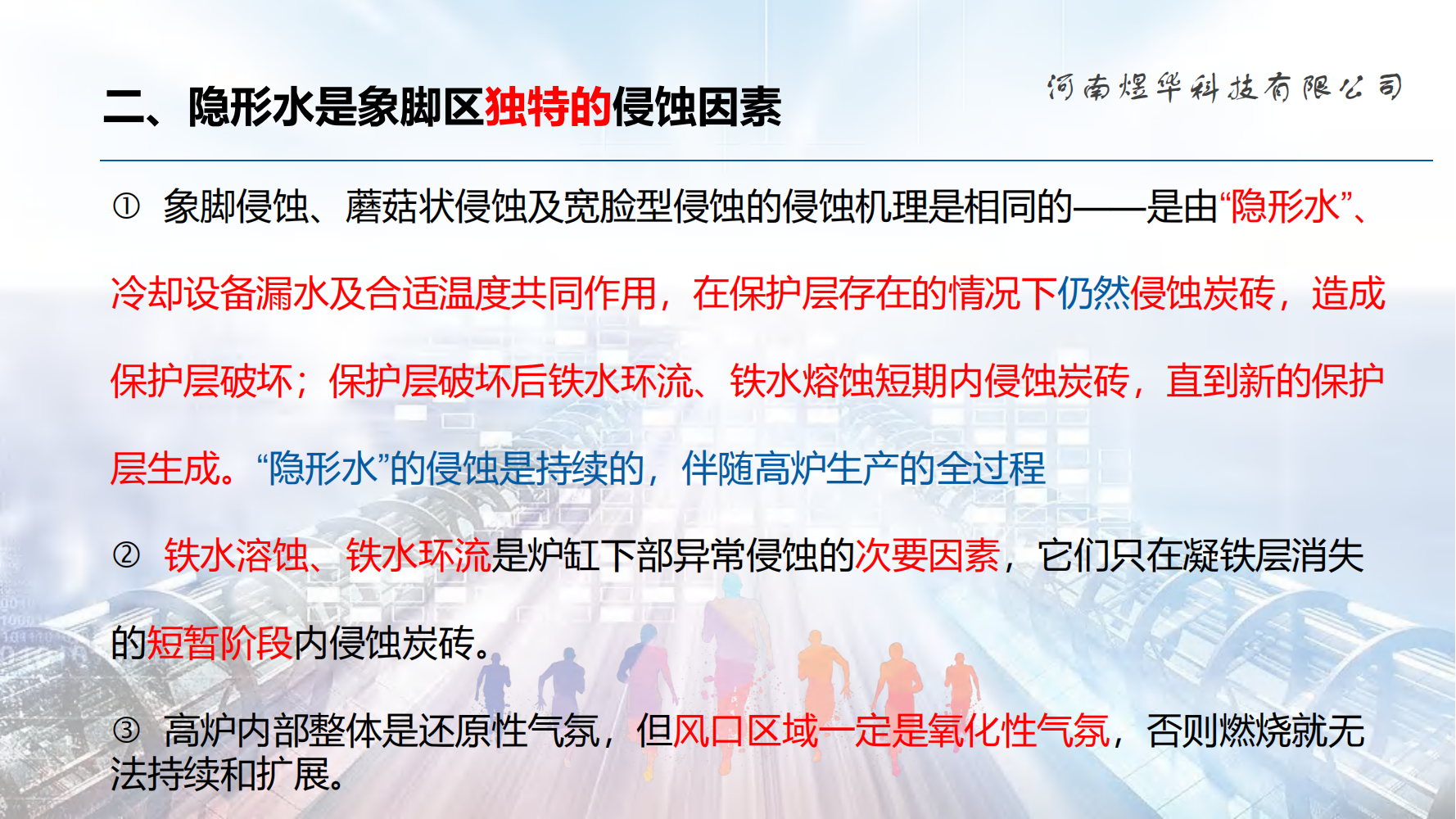

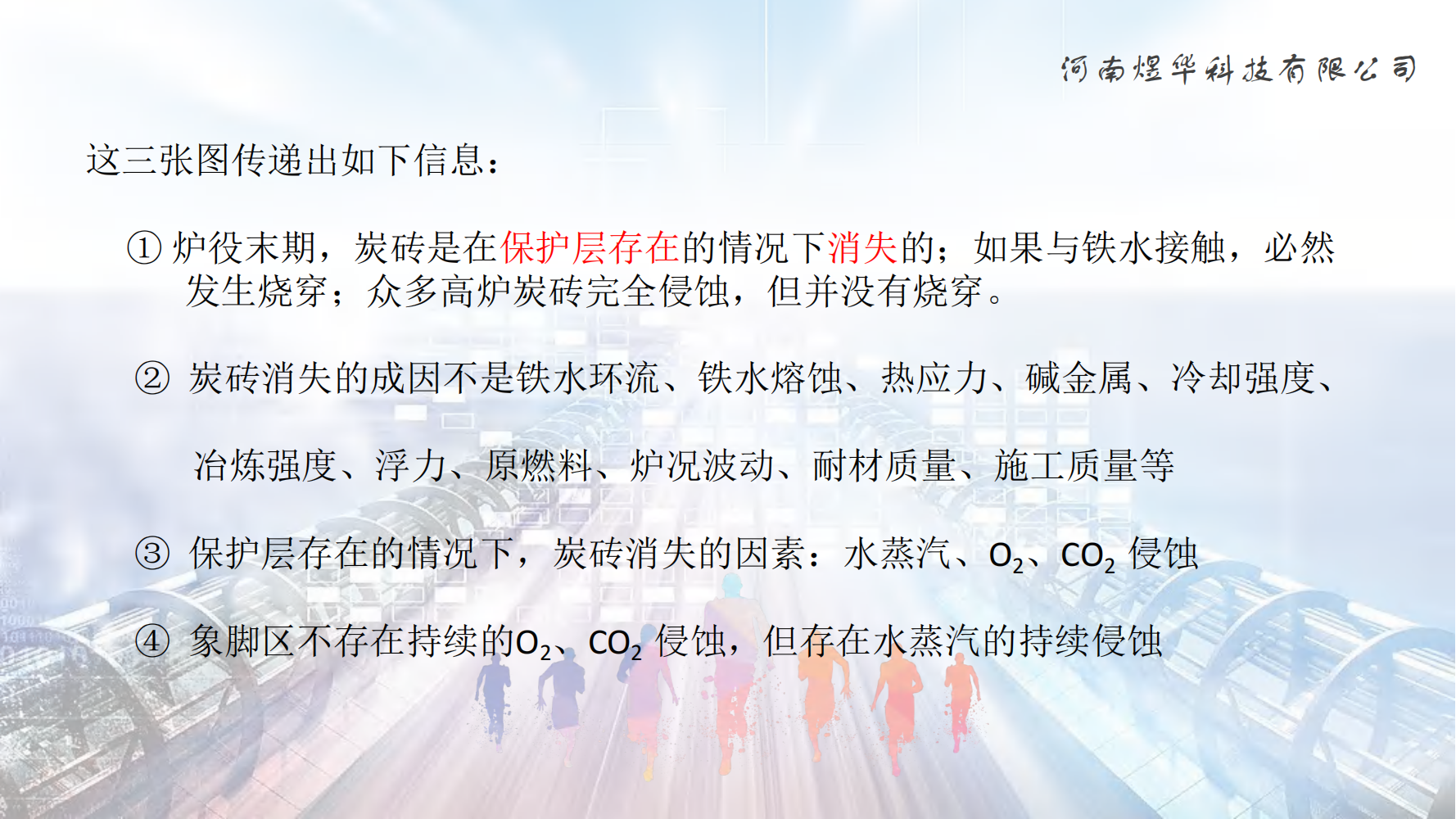

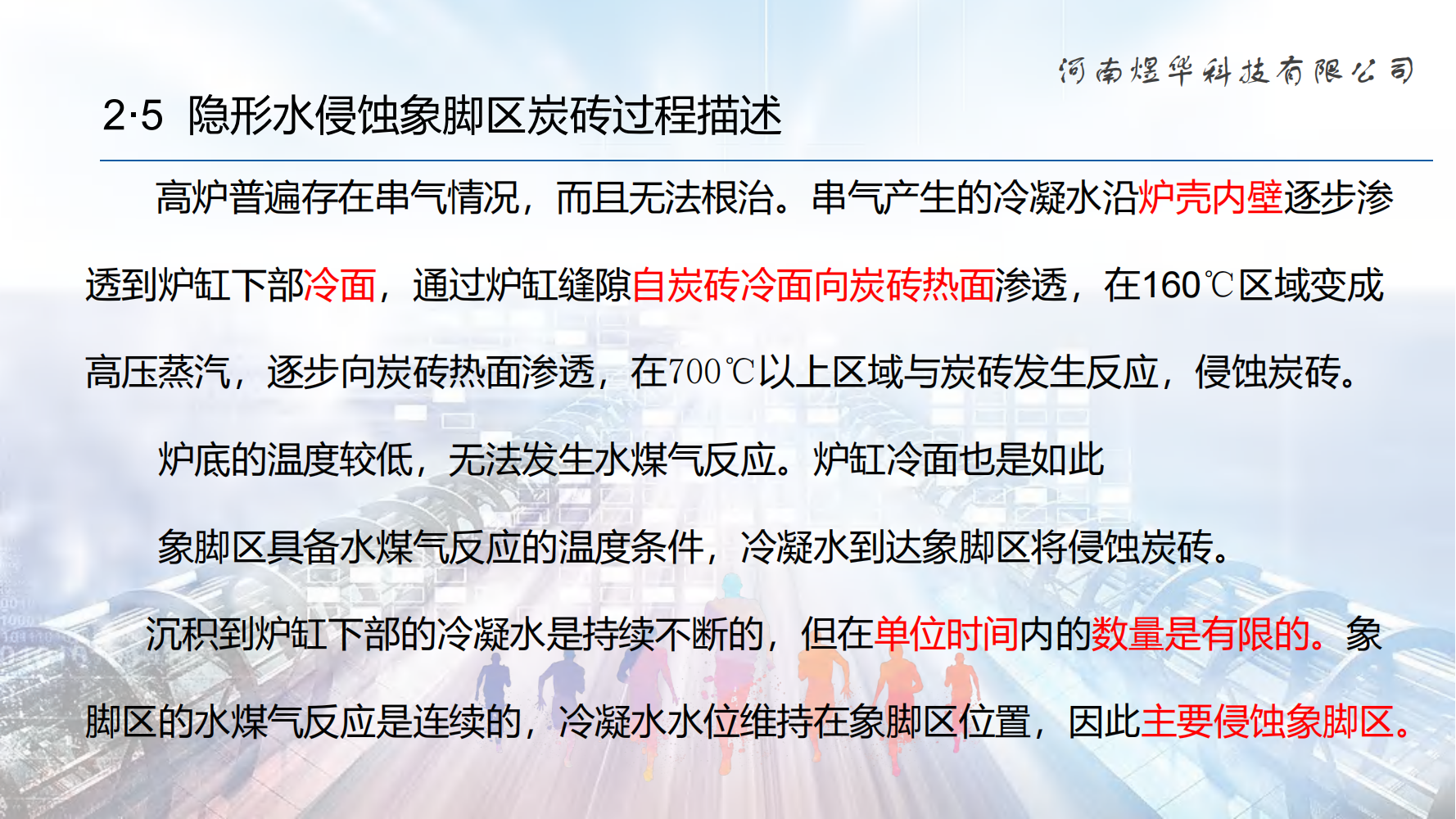

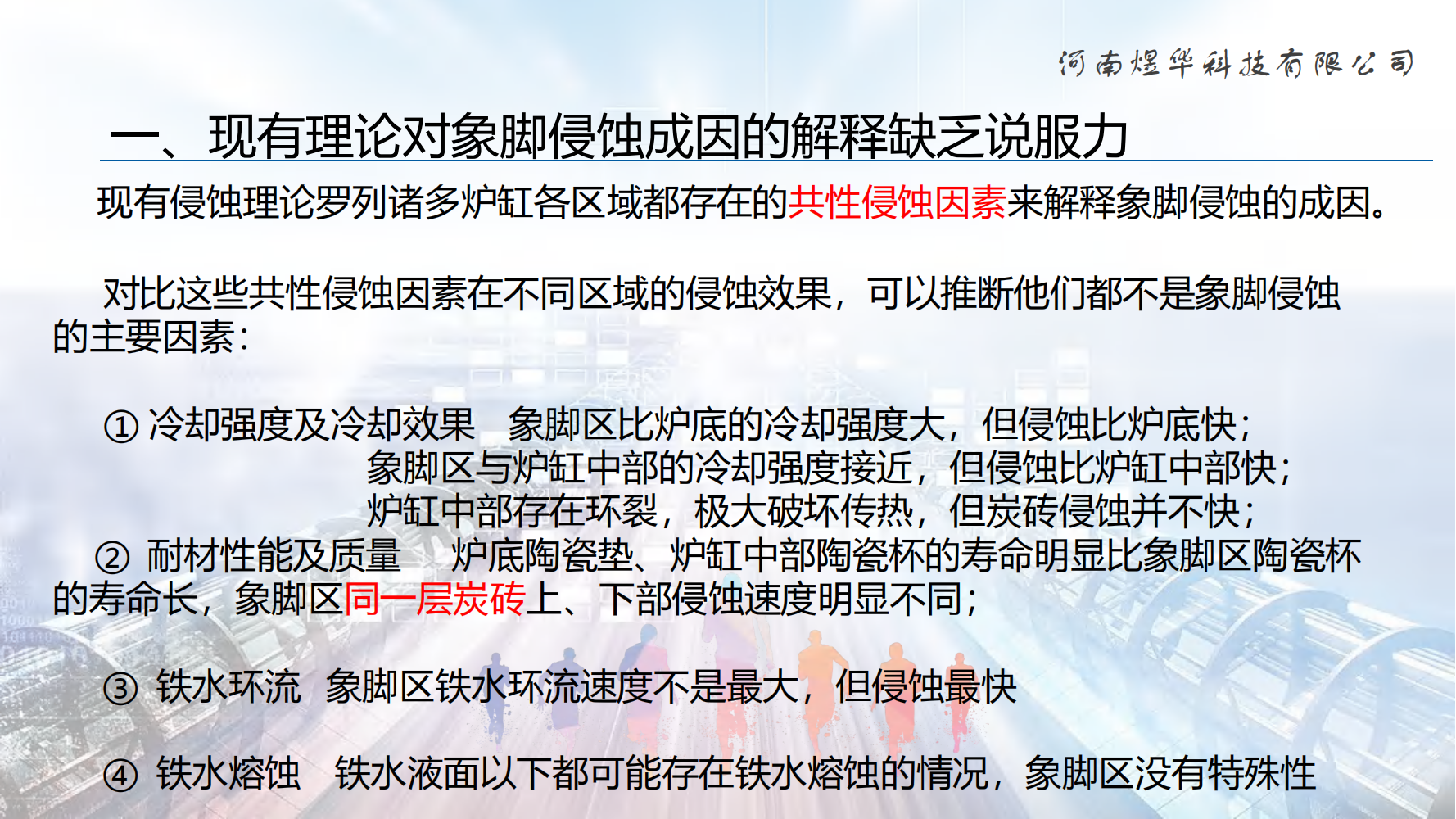

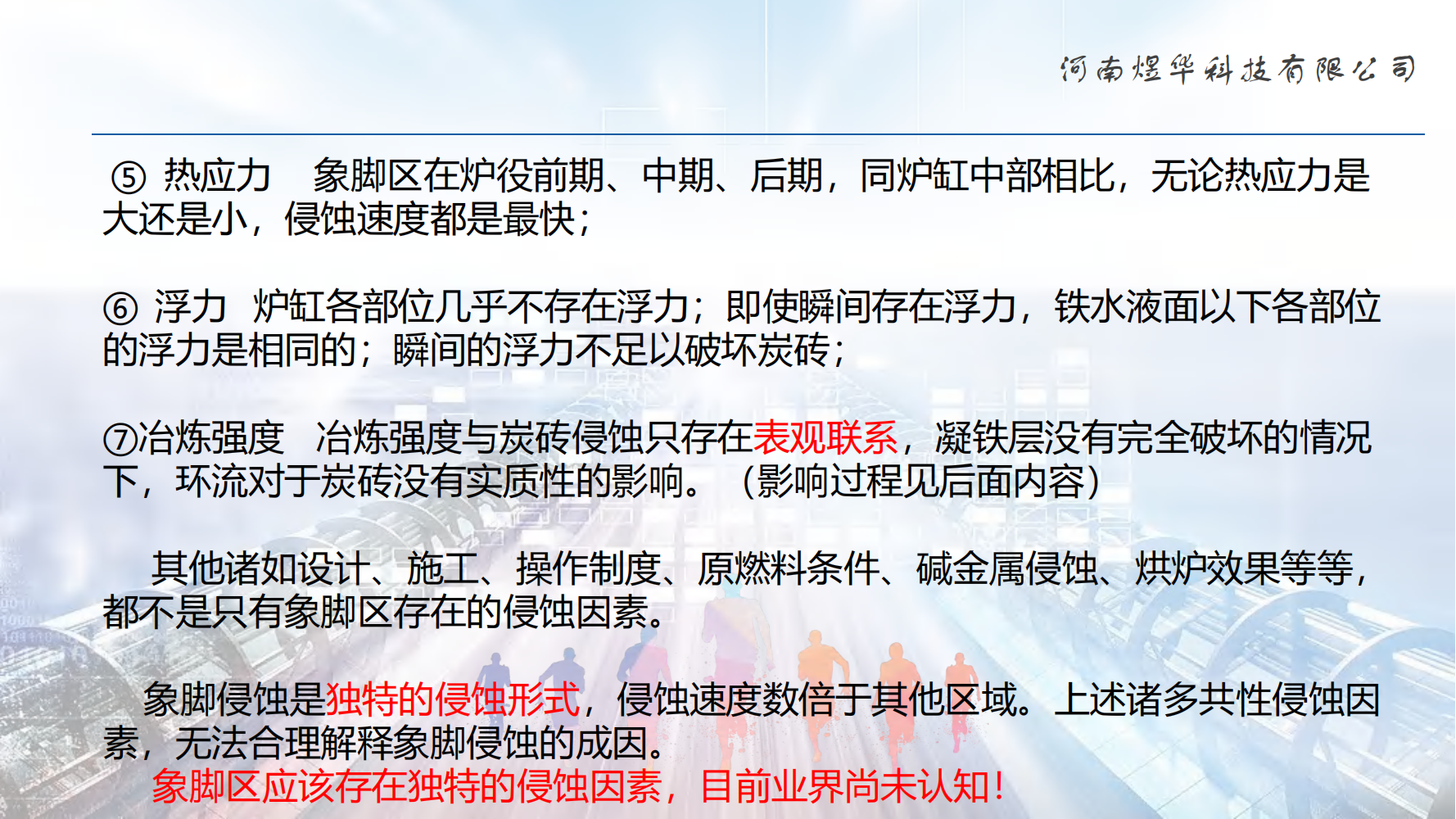

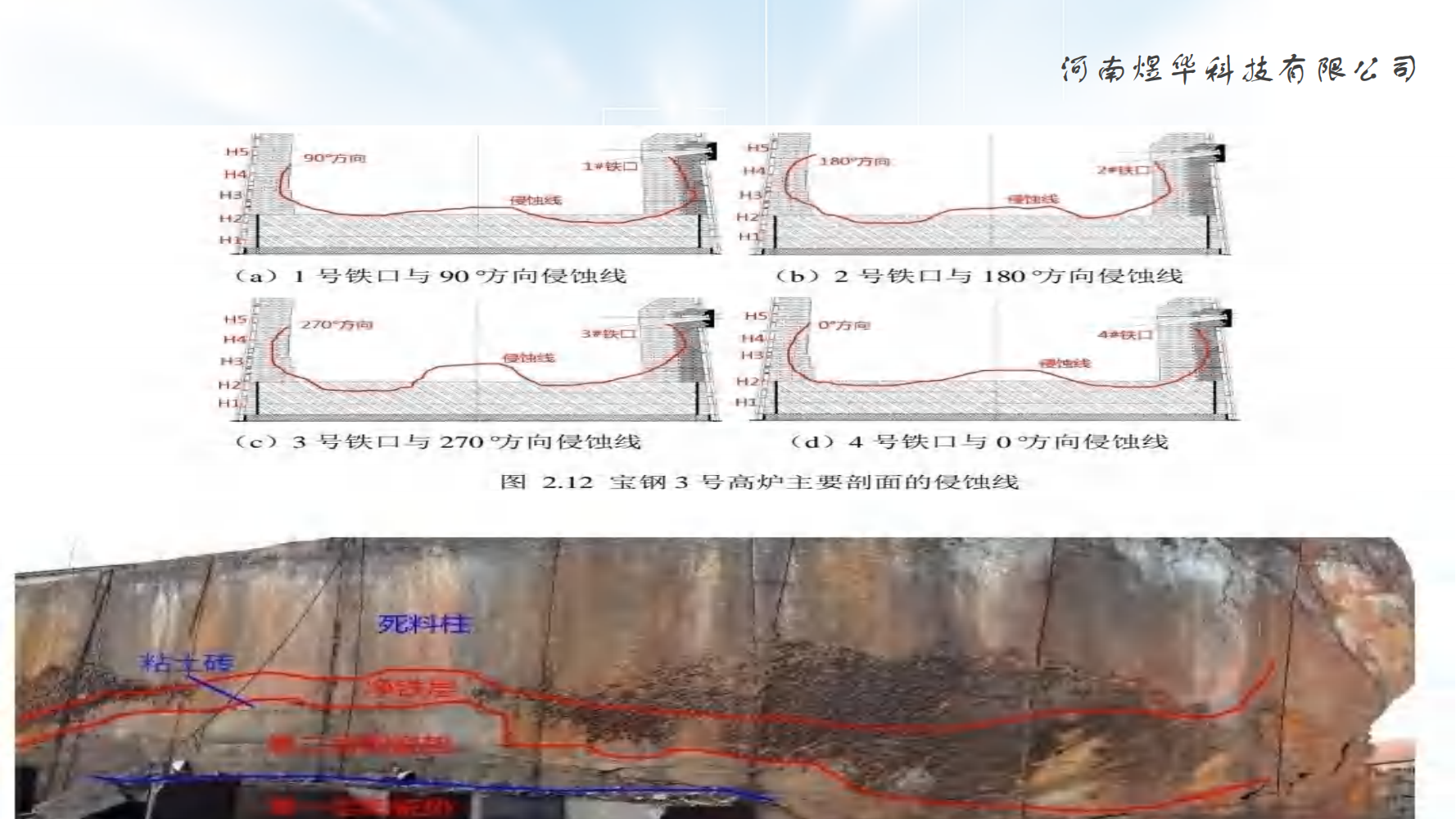

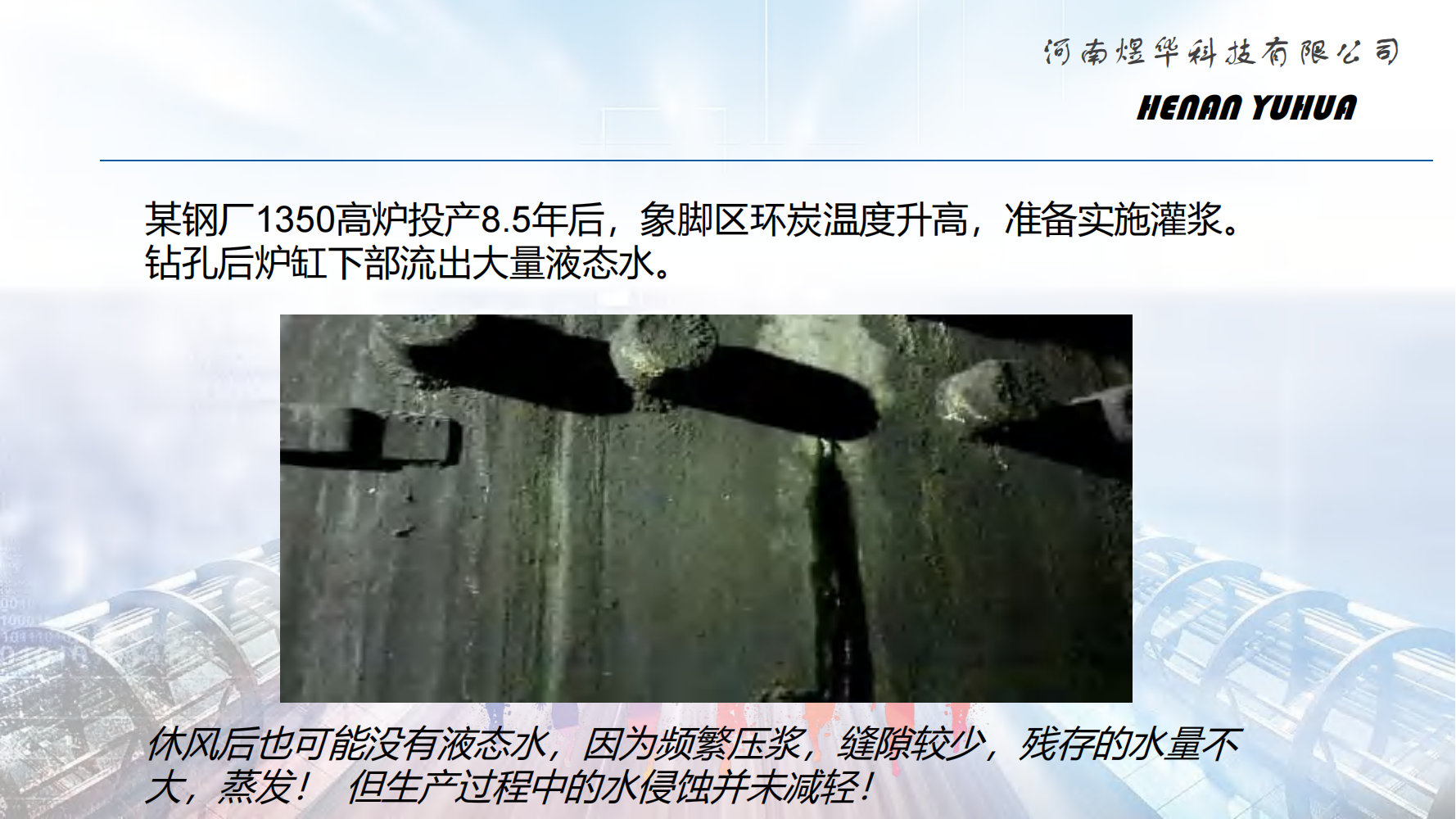

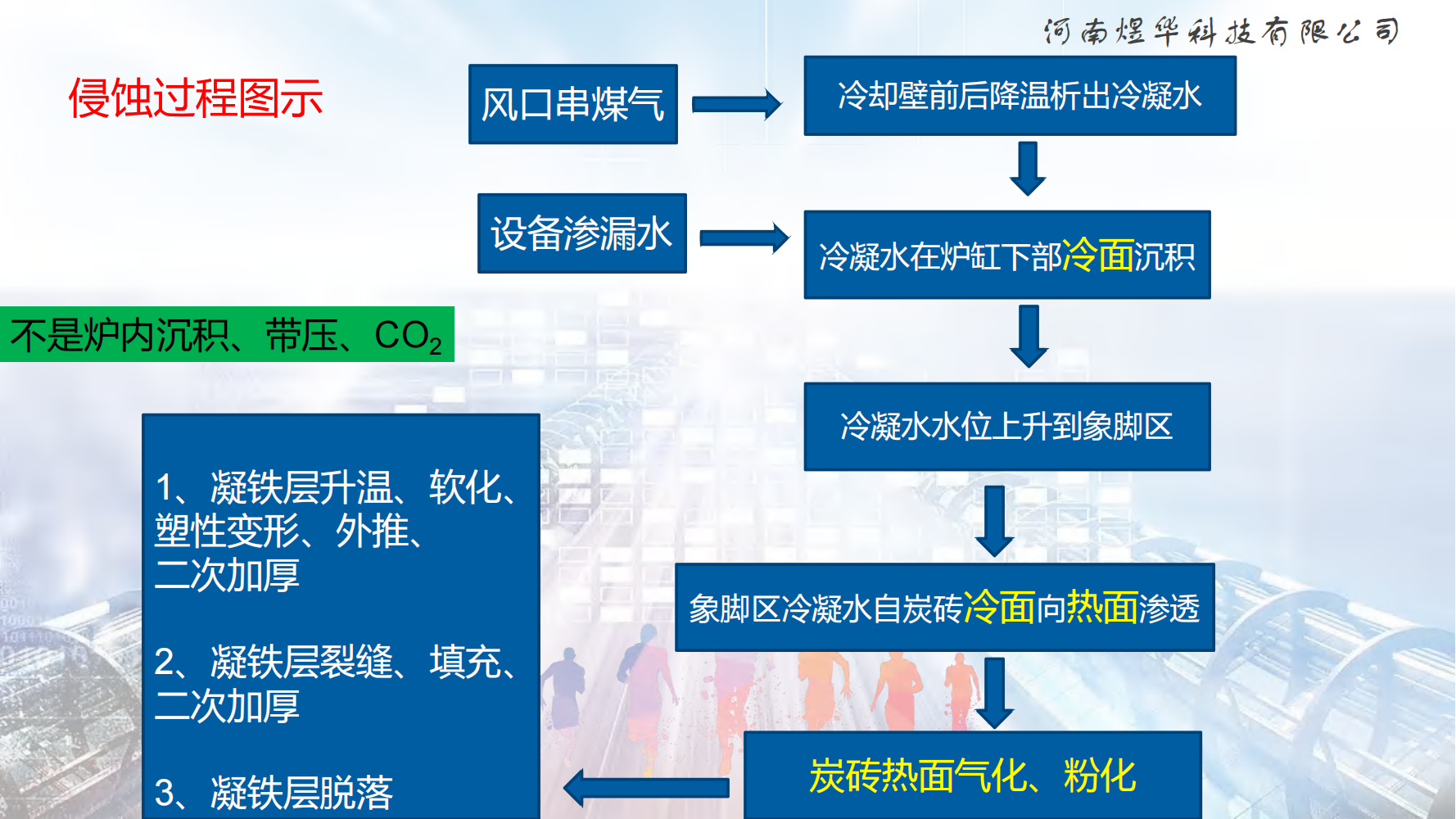

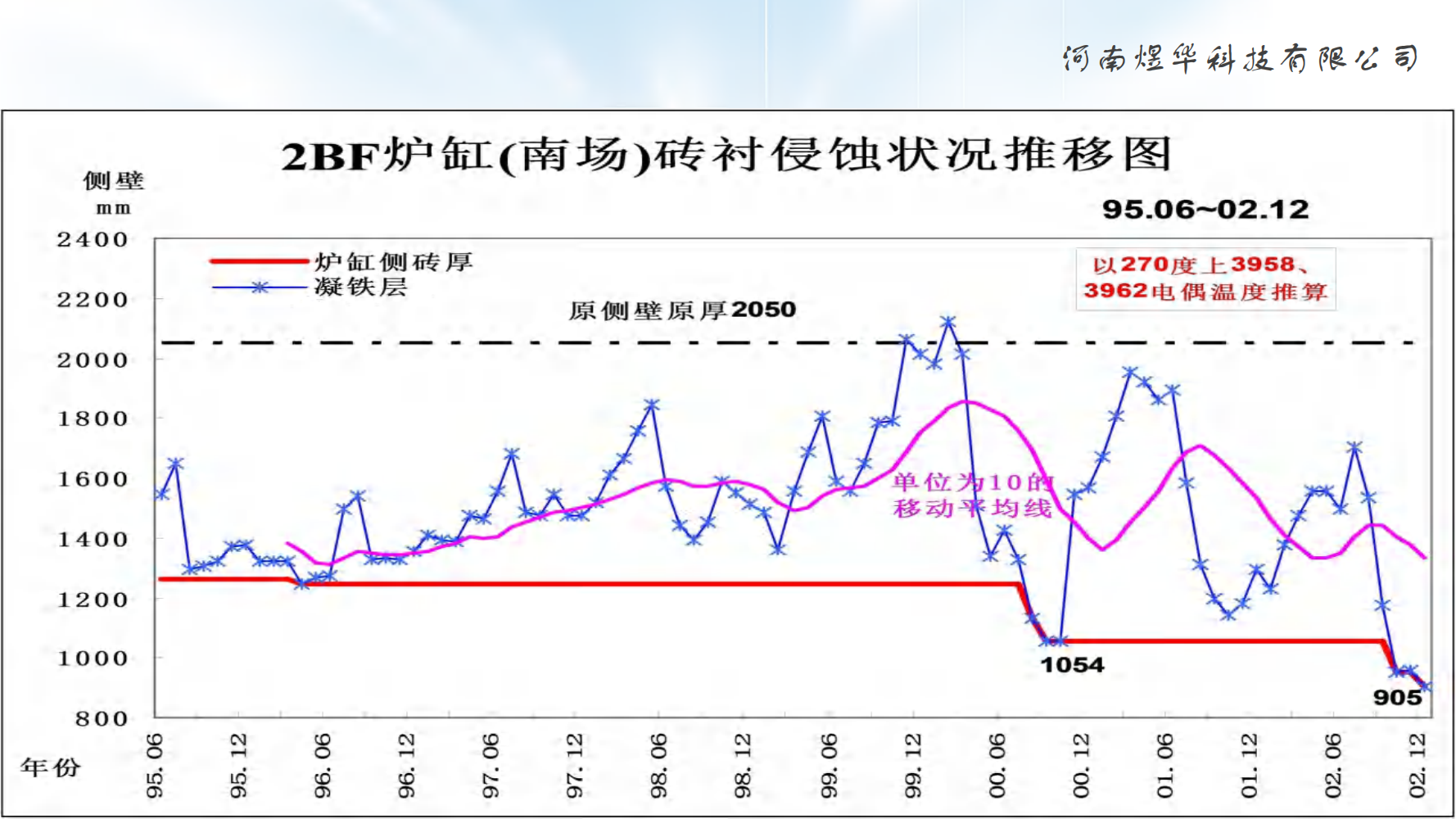

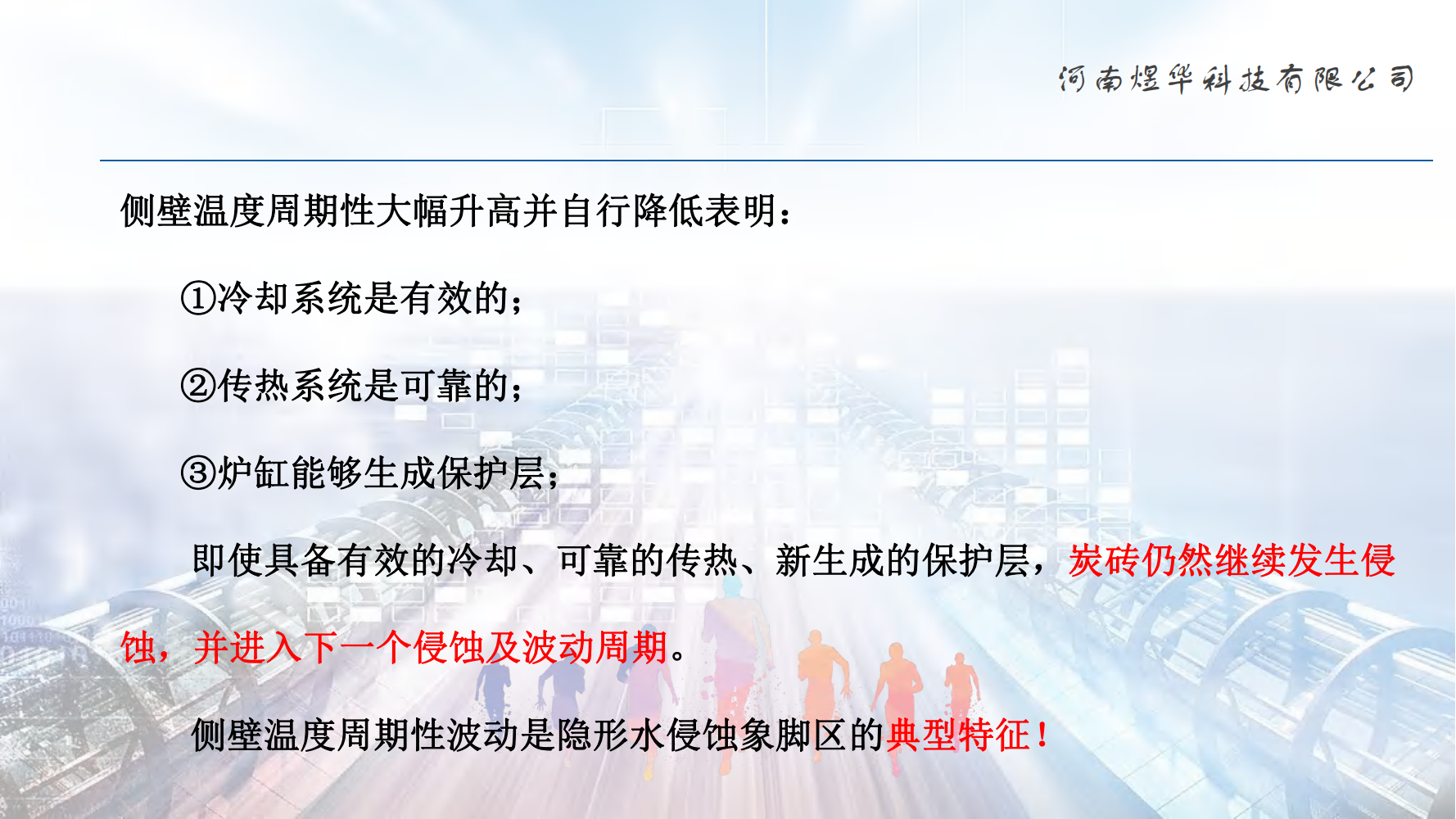

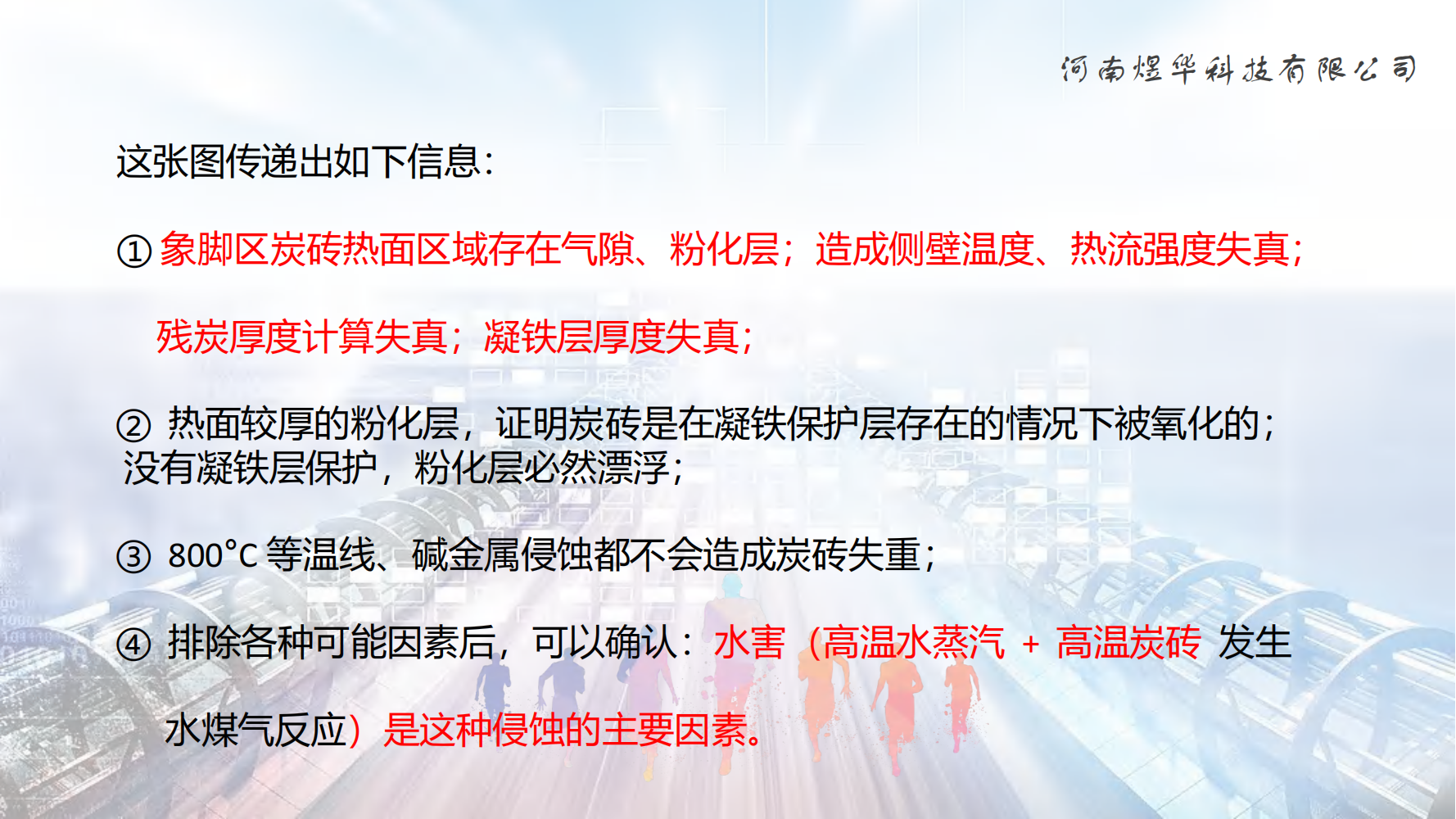

      另一方面，象腳區(qū)應(yīng)該存在獨特的侵蝕因素，但煉鐵屆沒有發(fā)現(xiàn)。爐缸中部、爐底外圍與象腳區(qū)的工況條件相差不大，目前羅列的侵蝕因素是爐缸中部、爐底外圍同樣存在的共性侵蝕因素，但象腳區(qū)的侵蝕速度卻數(shù)倍于其他部位。象腳區(qū)一定存在獨特的侵蝕因素。

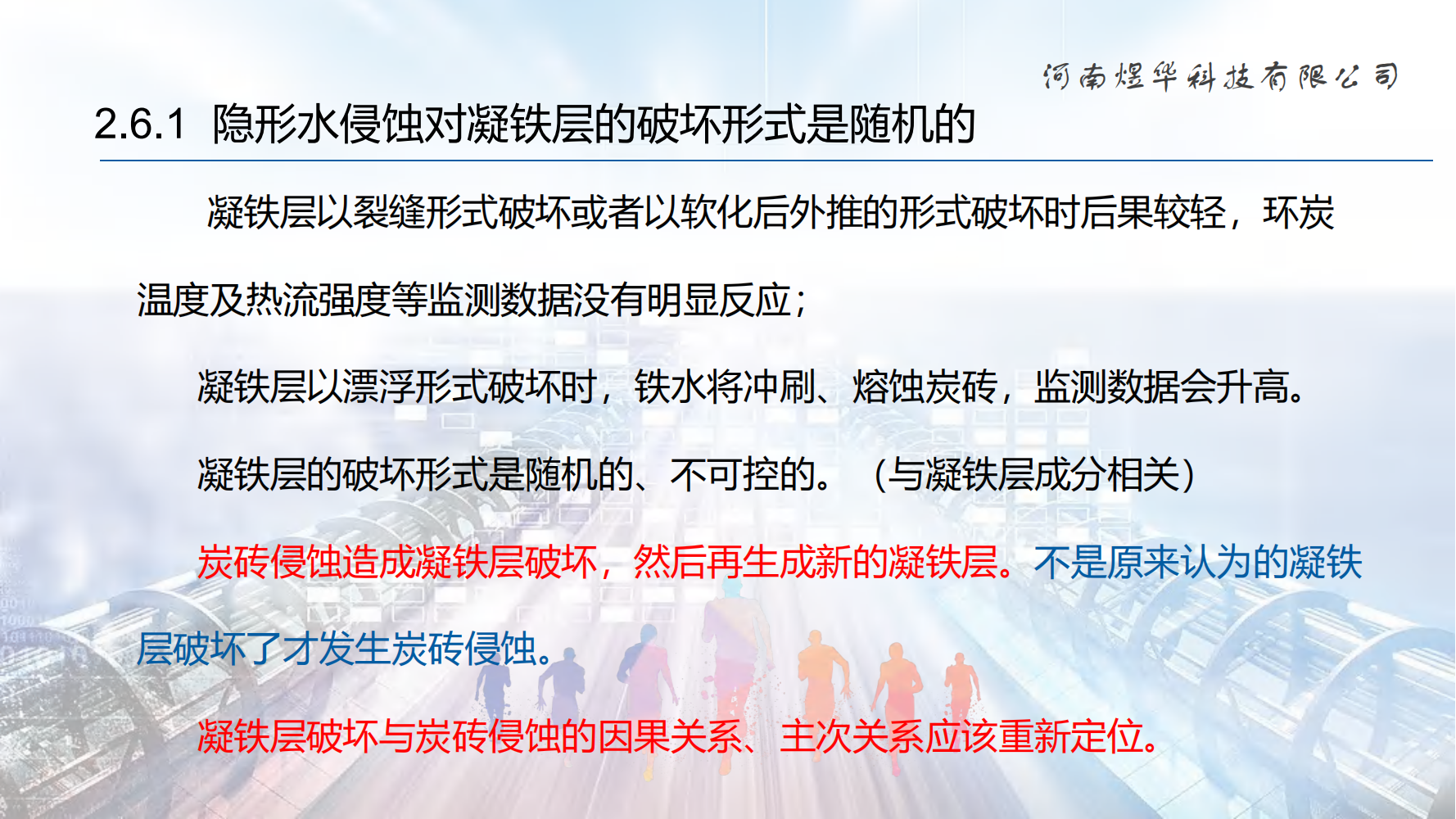

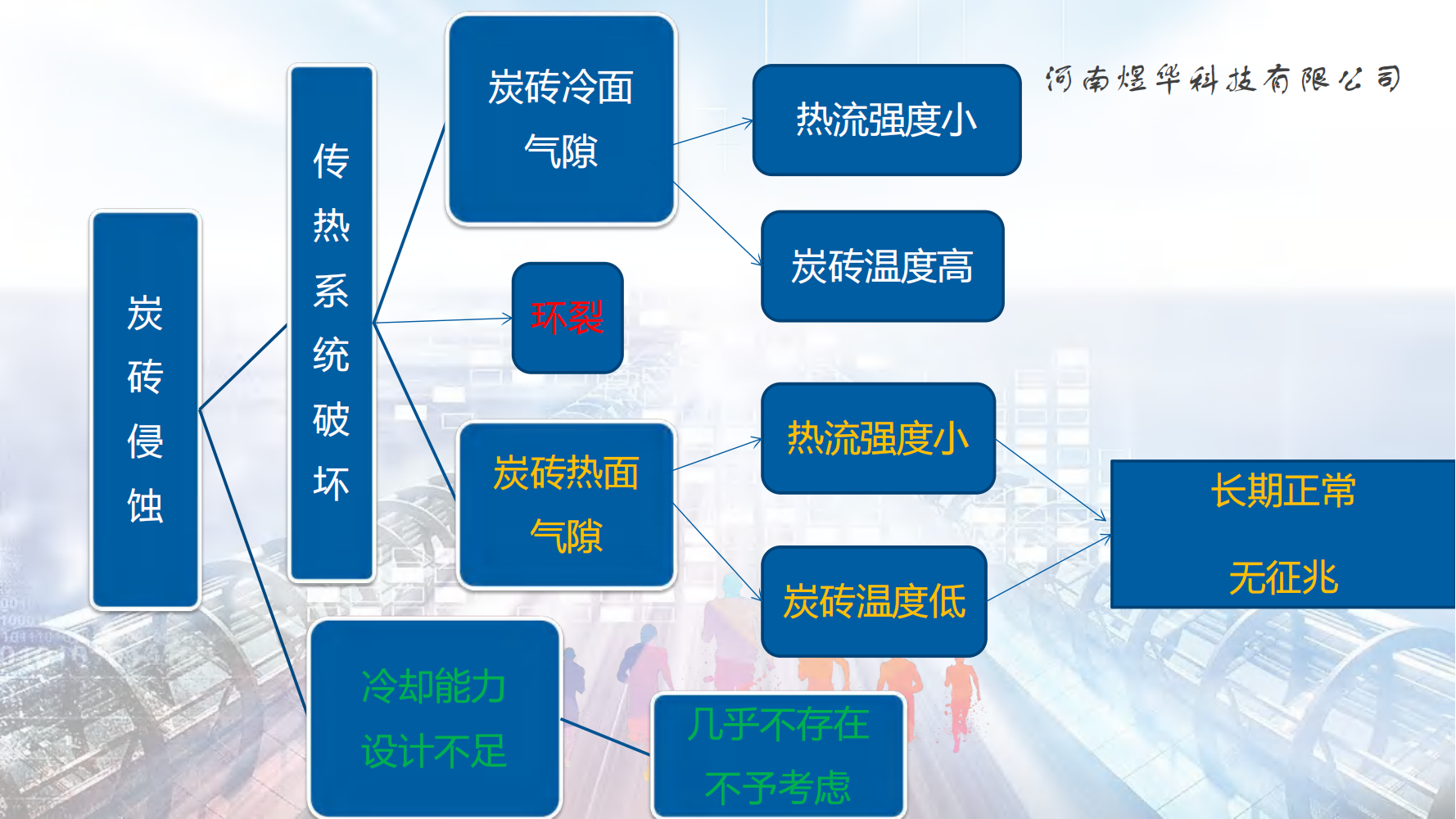

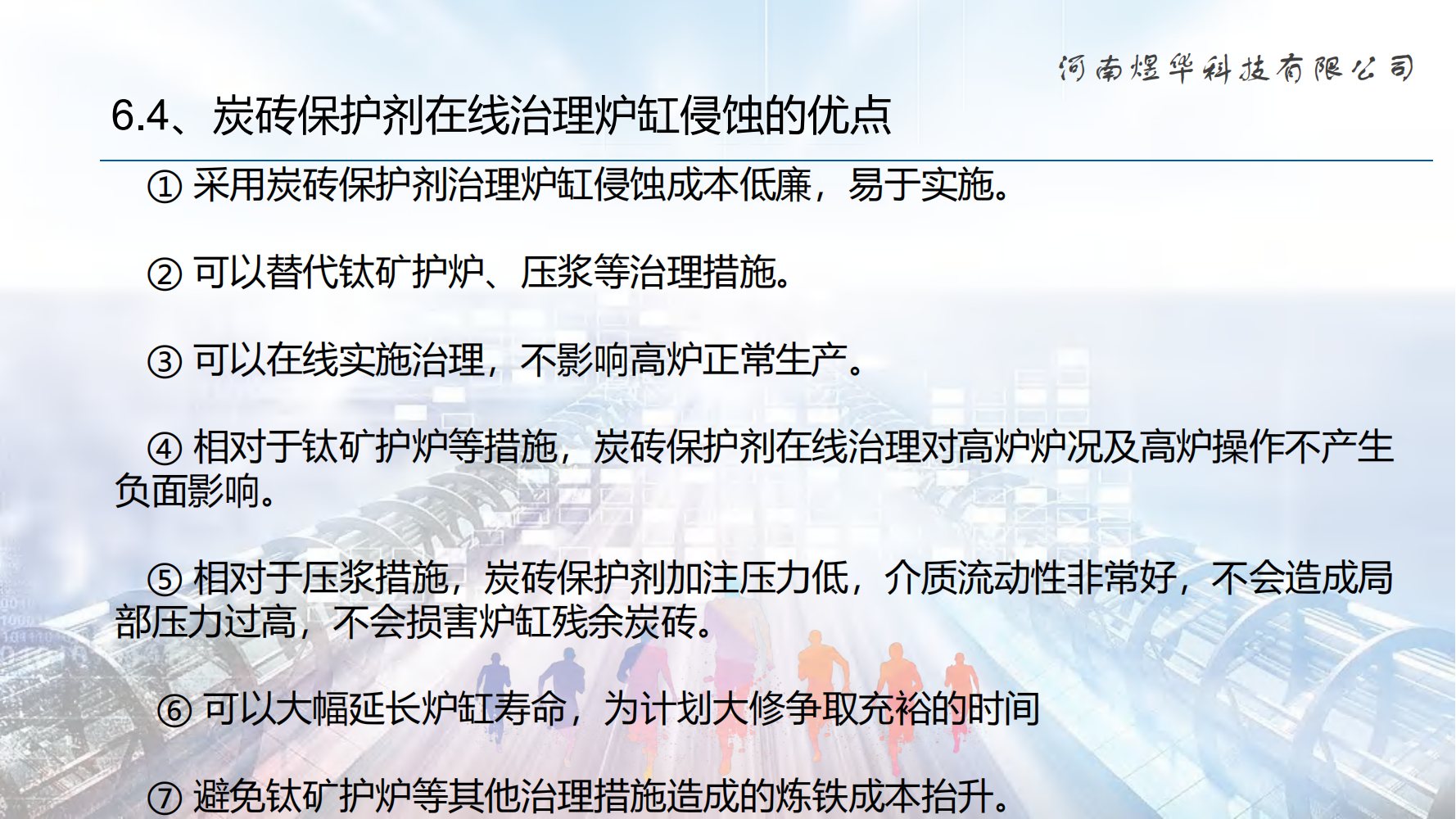

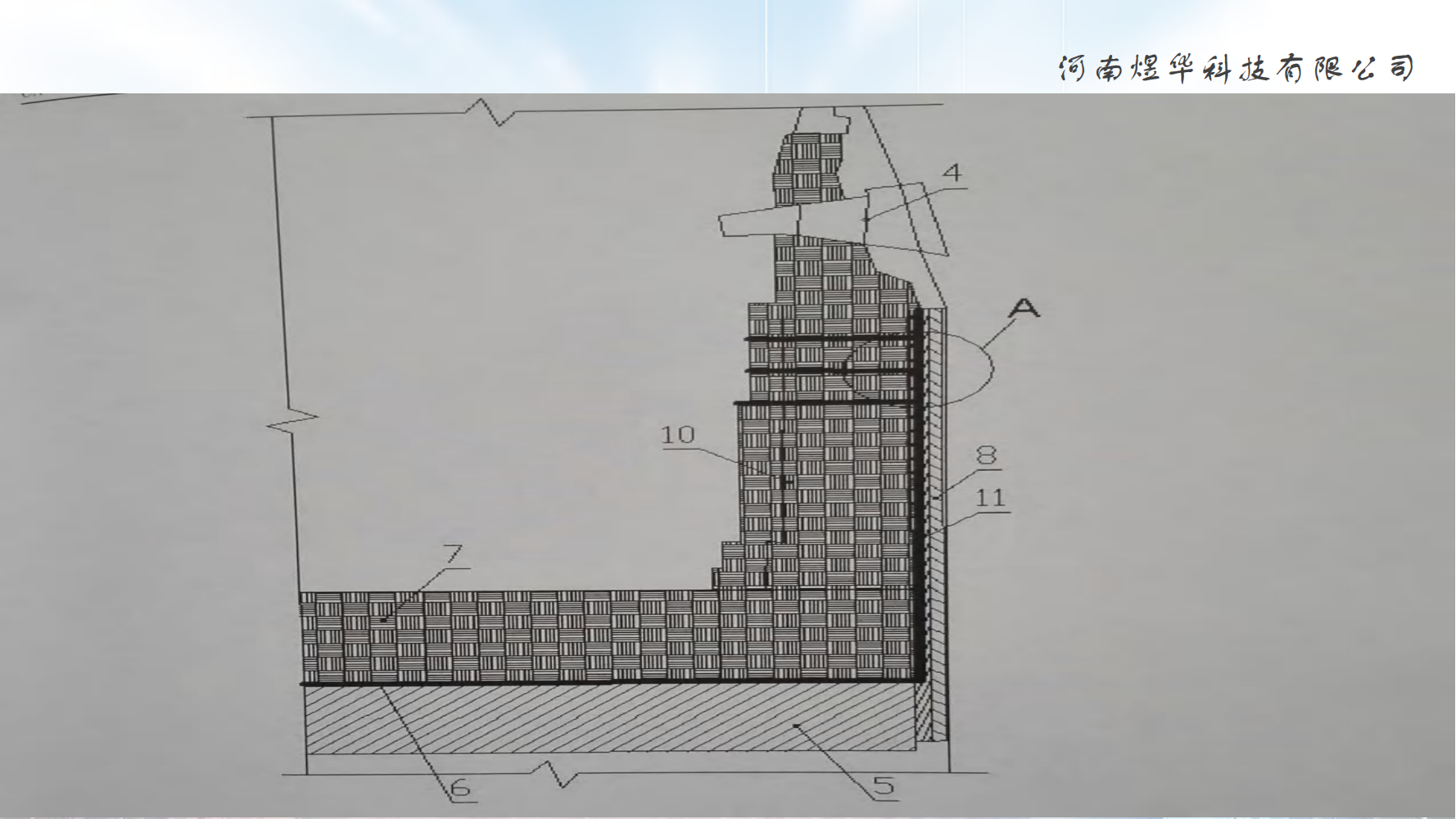

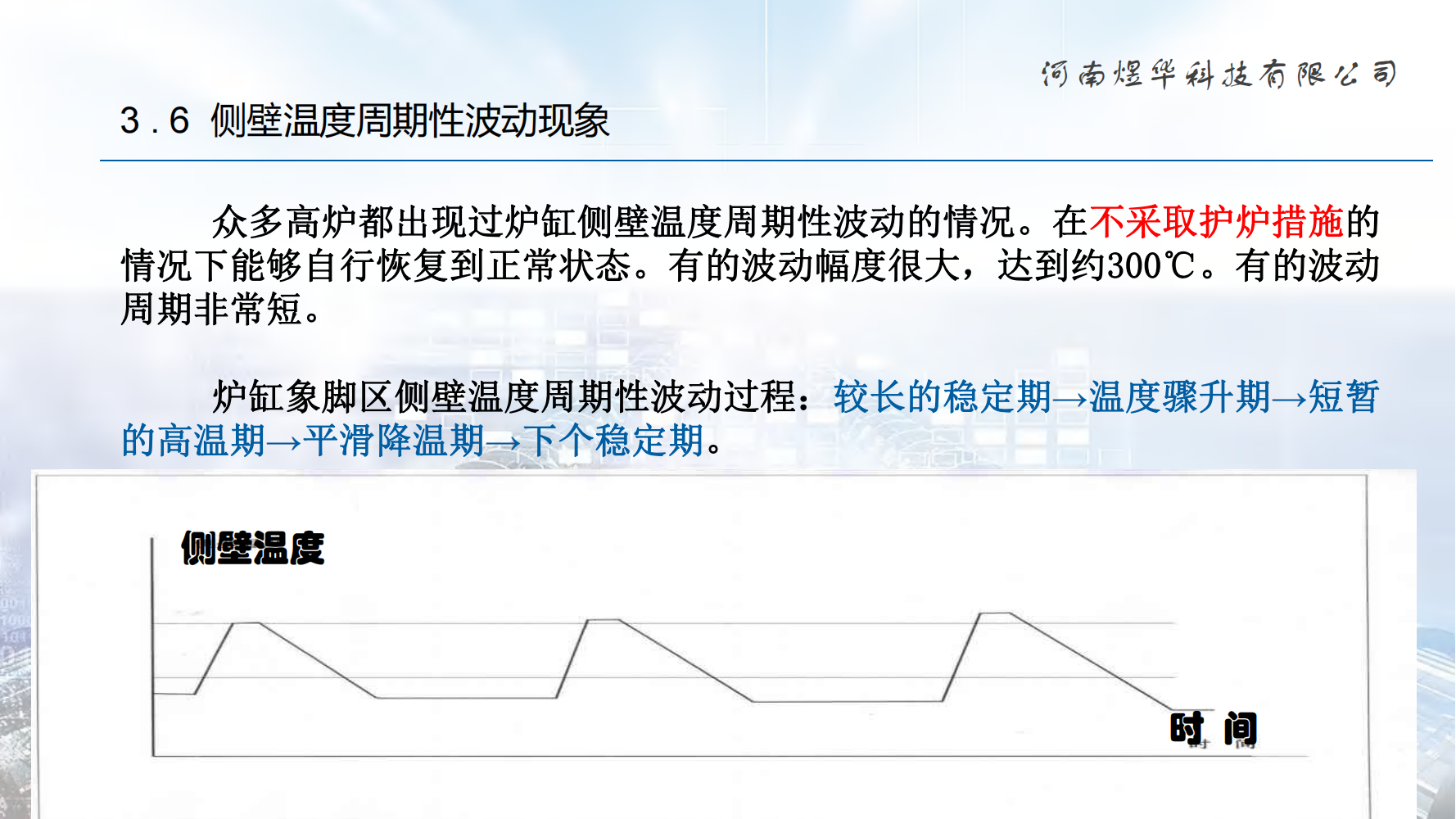

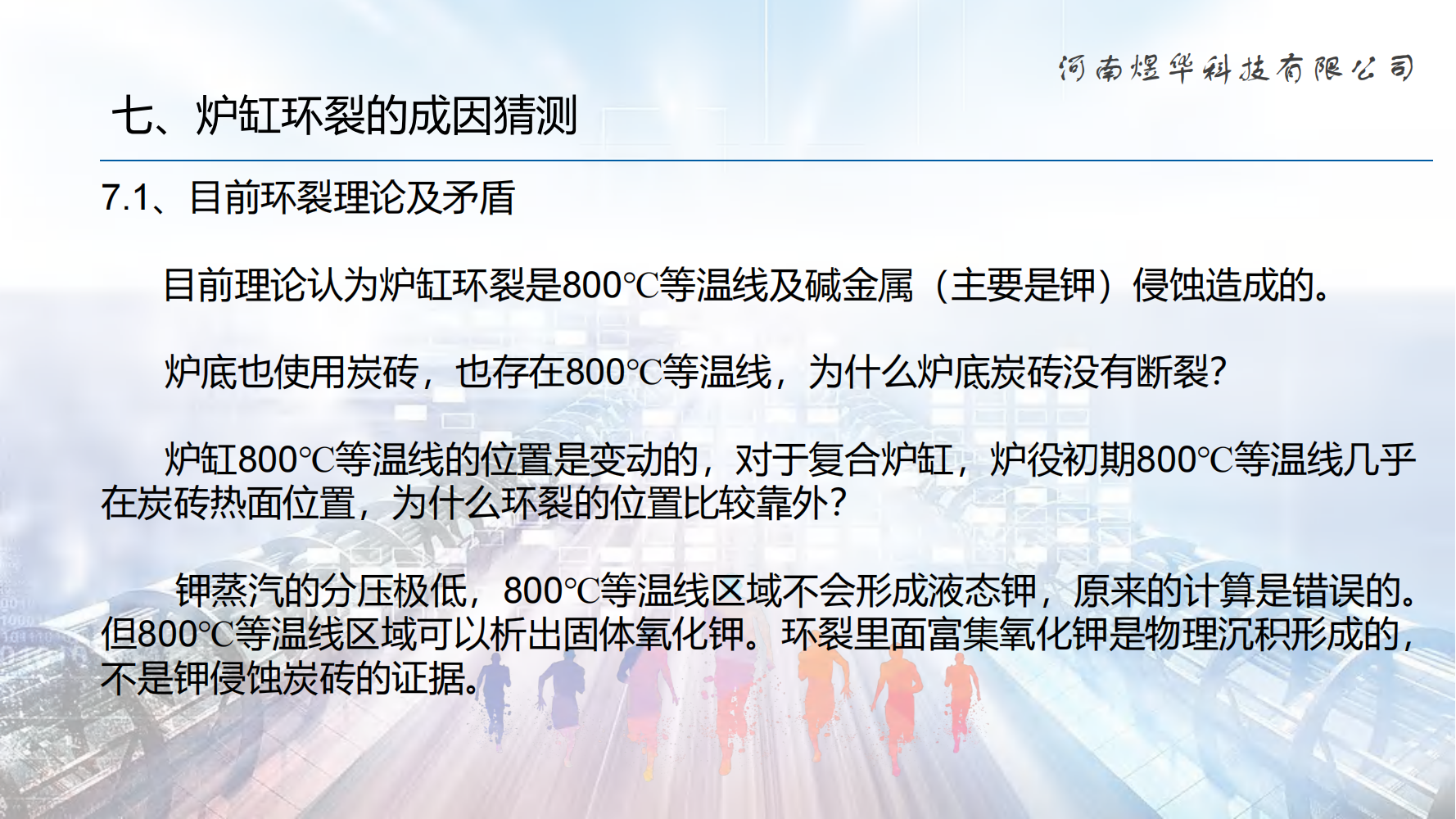

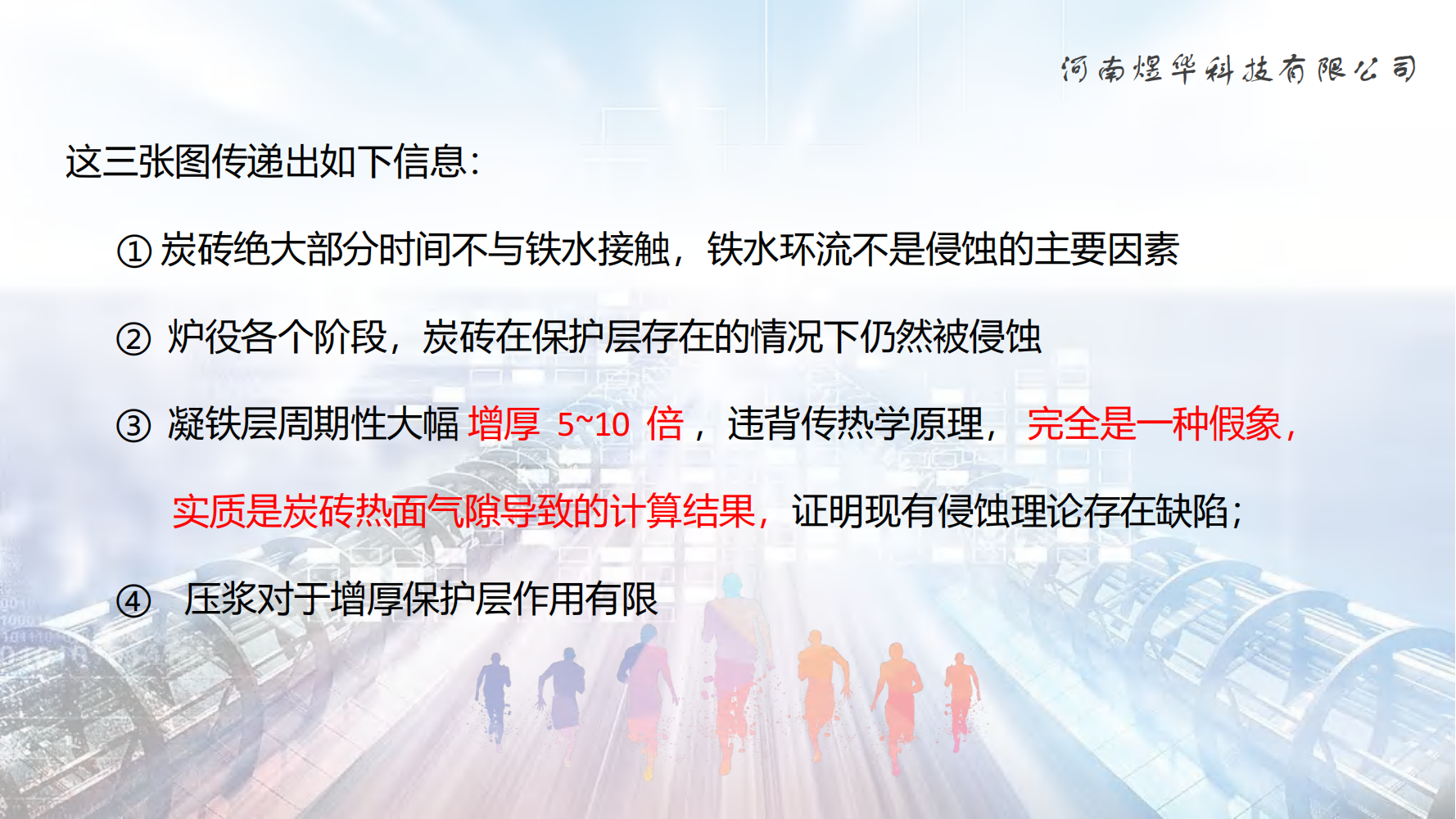

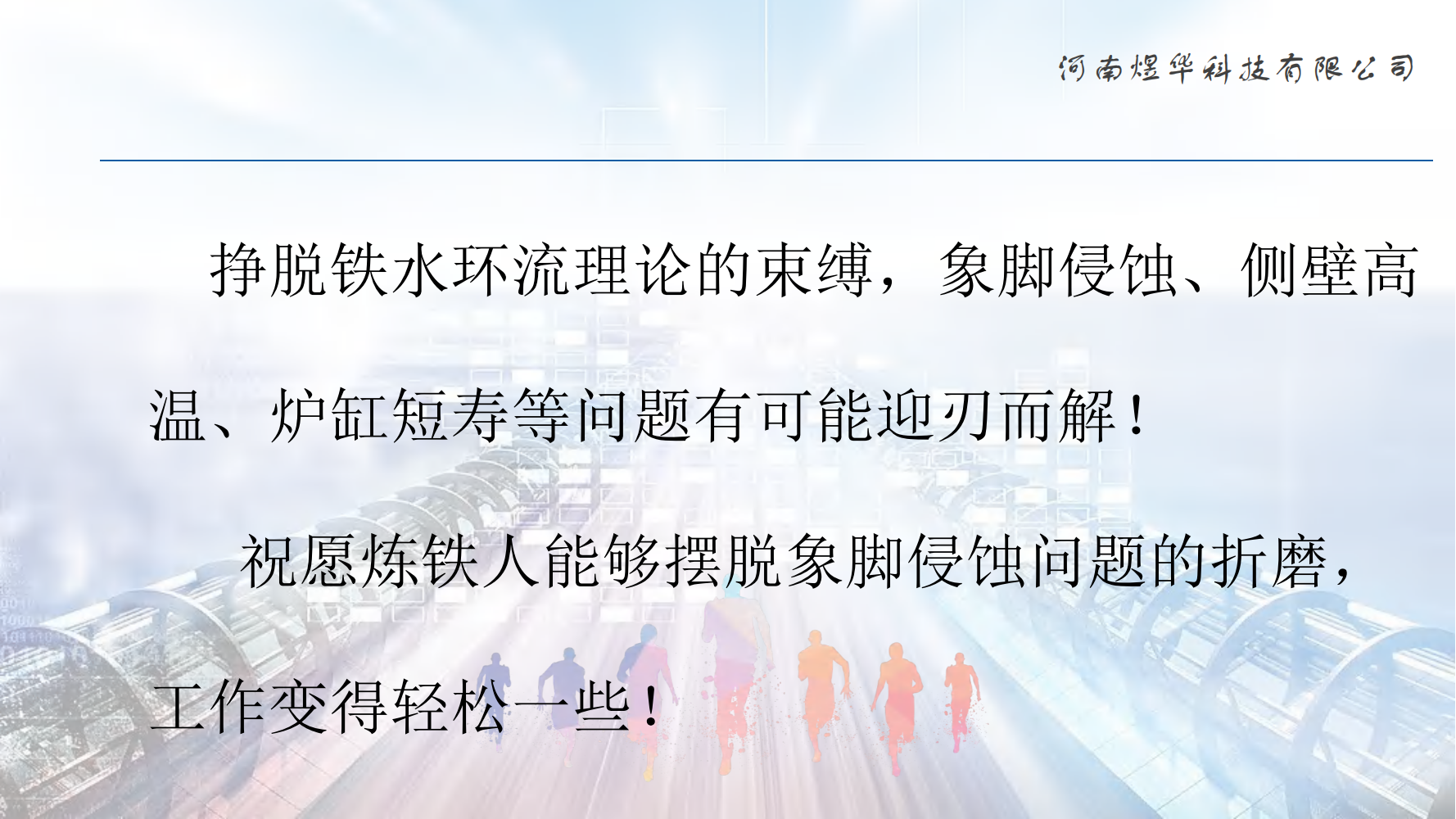

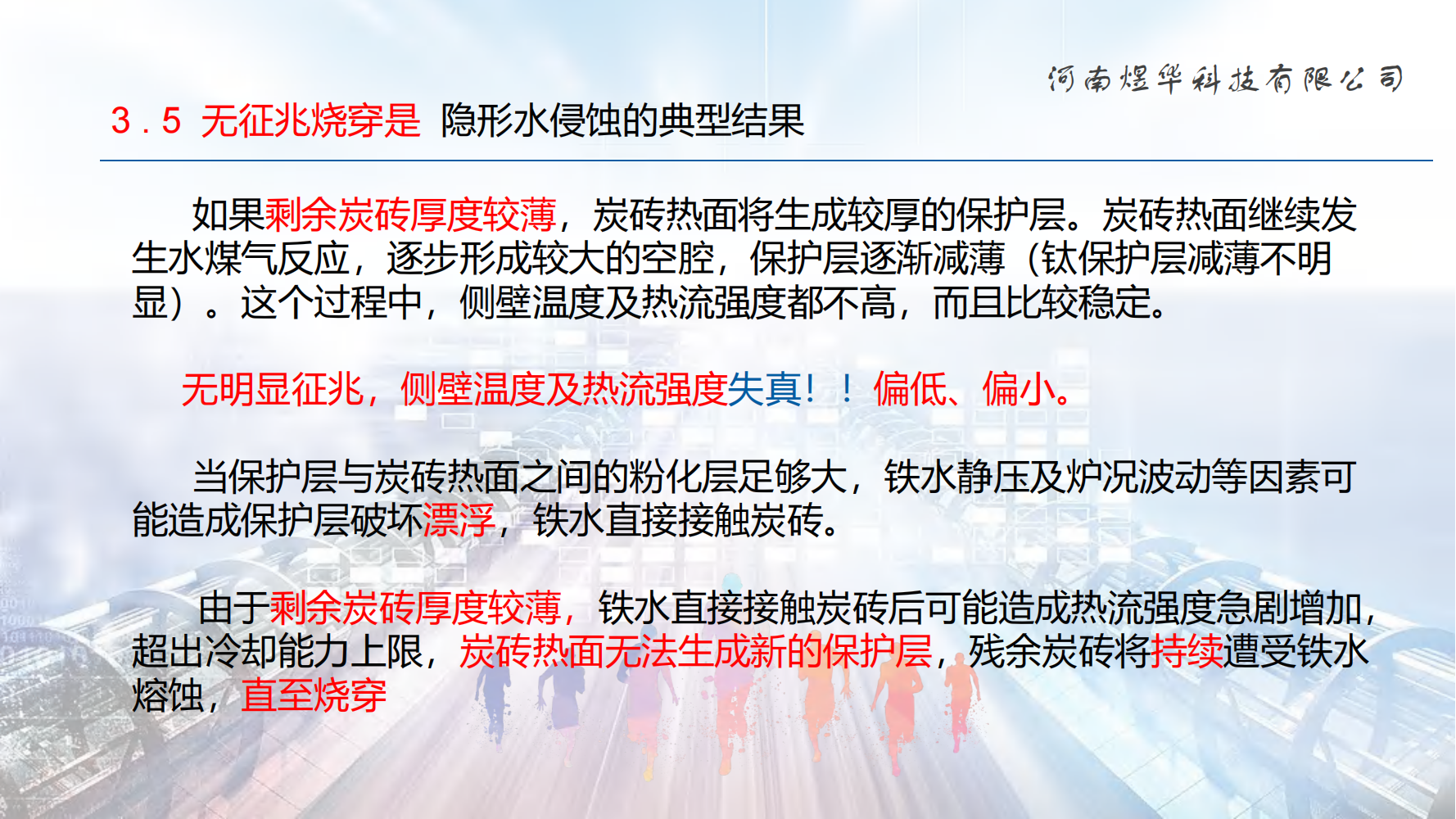

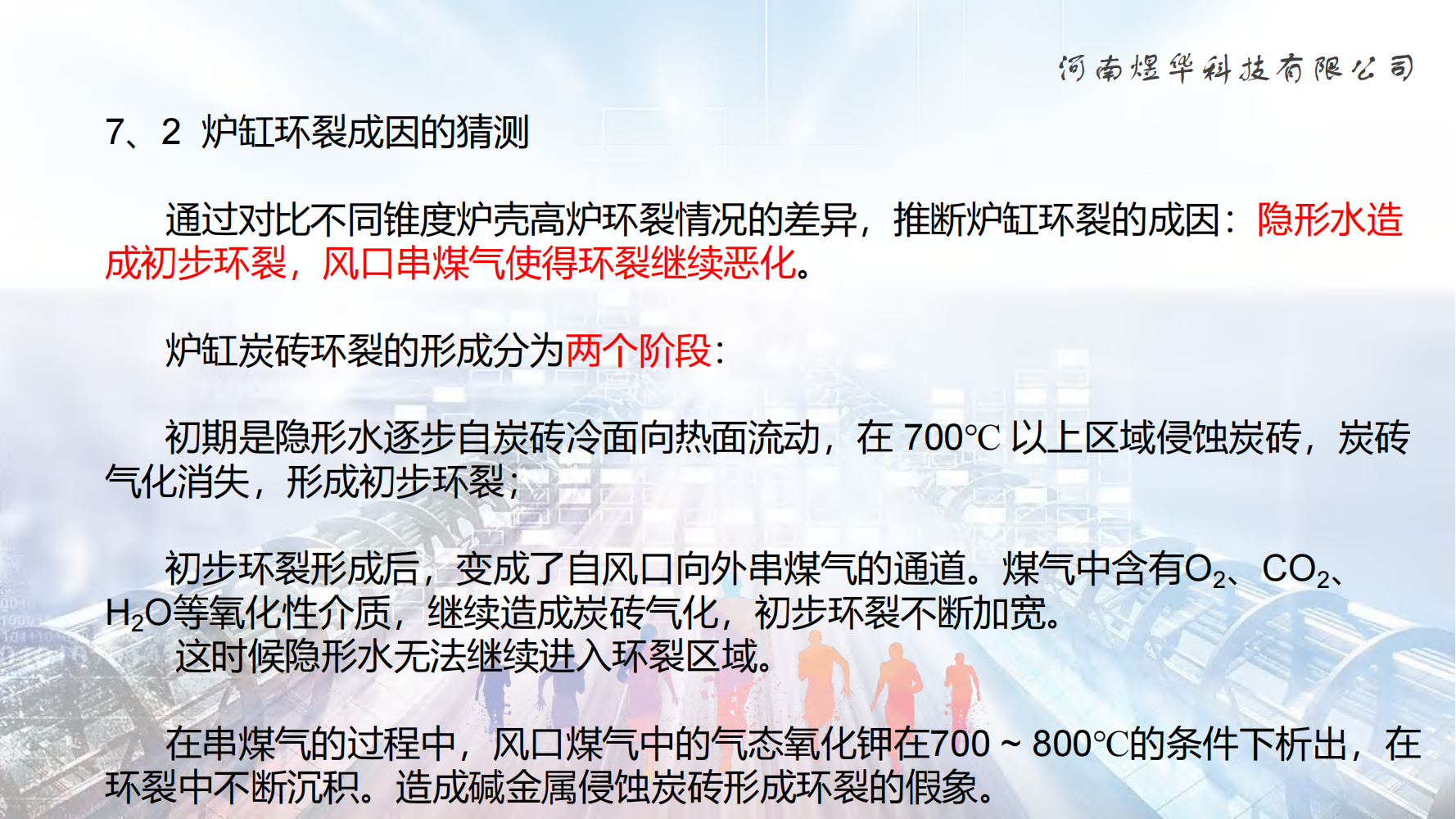

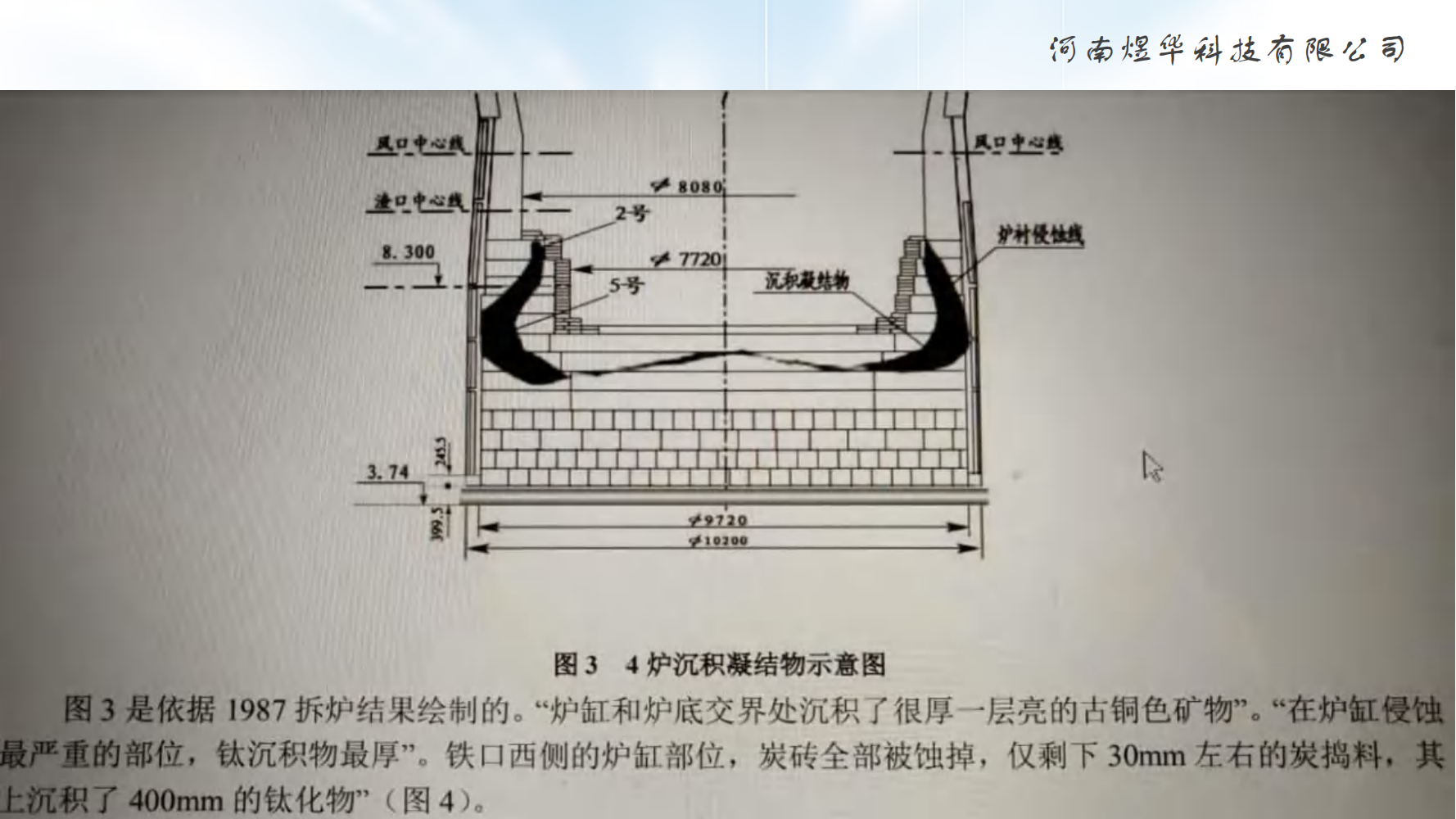

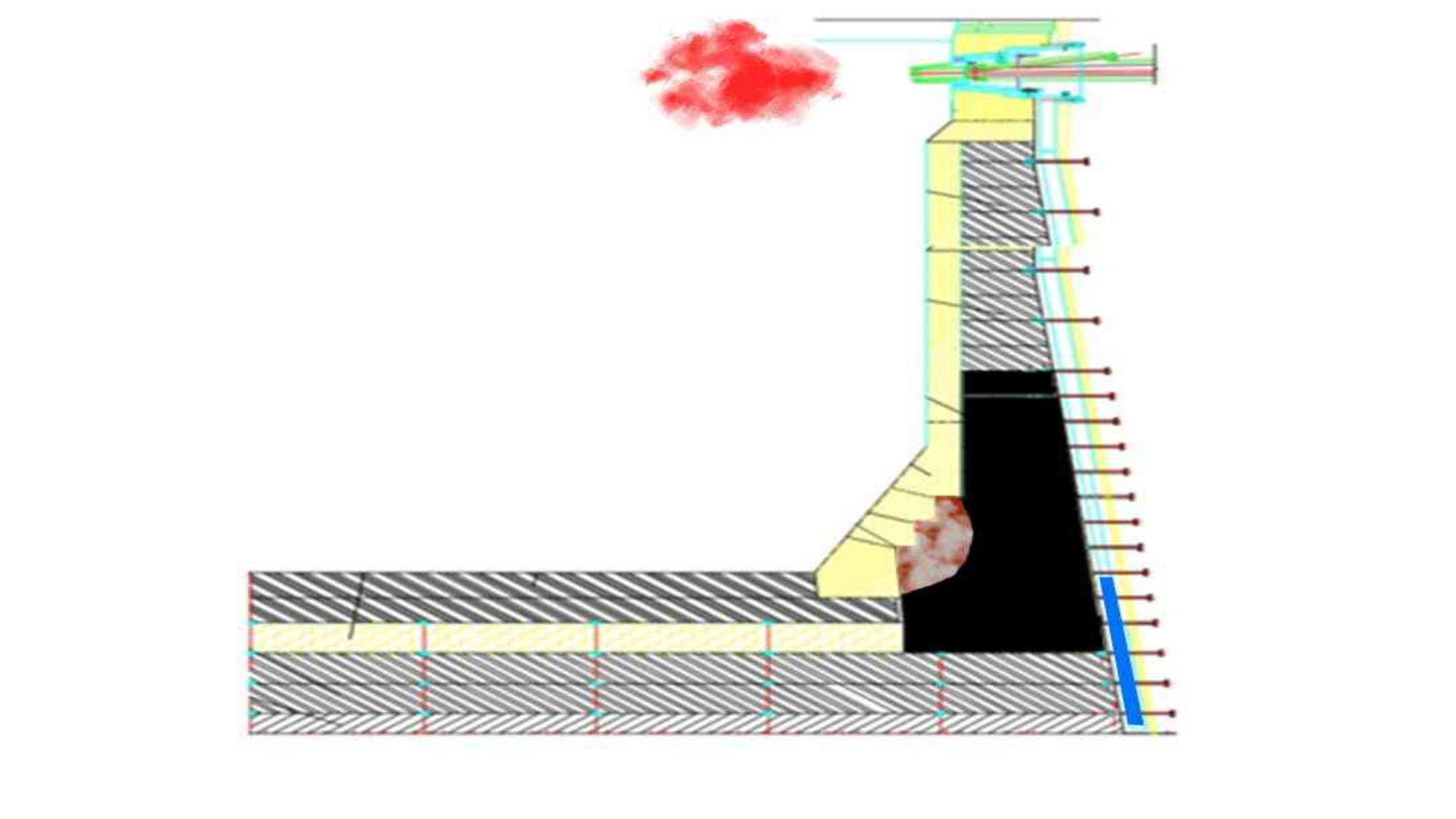

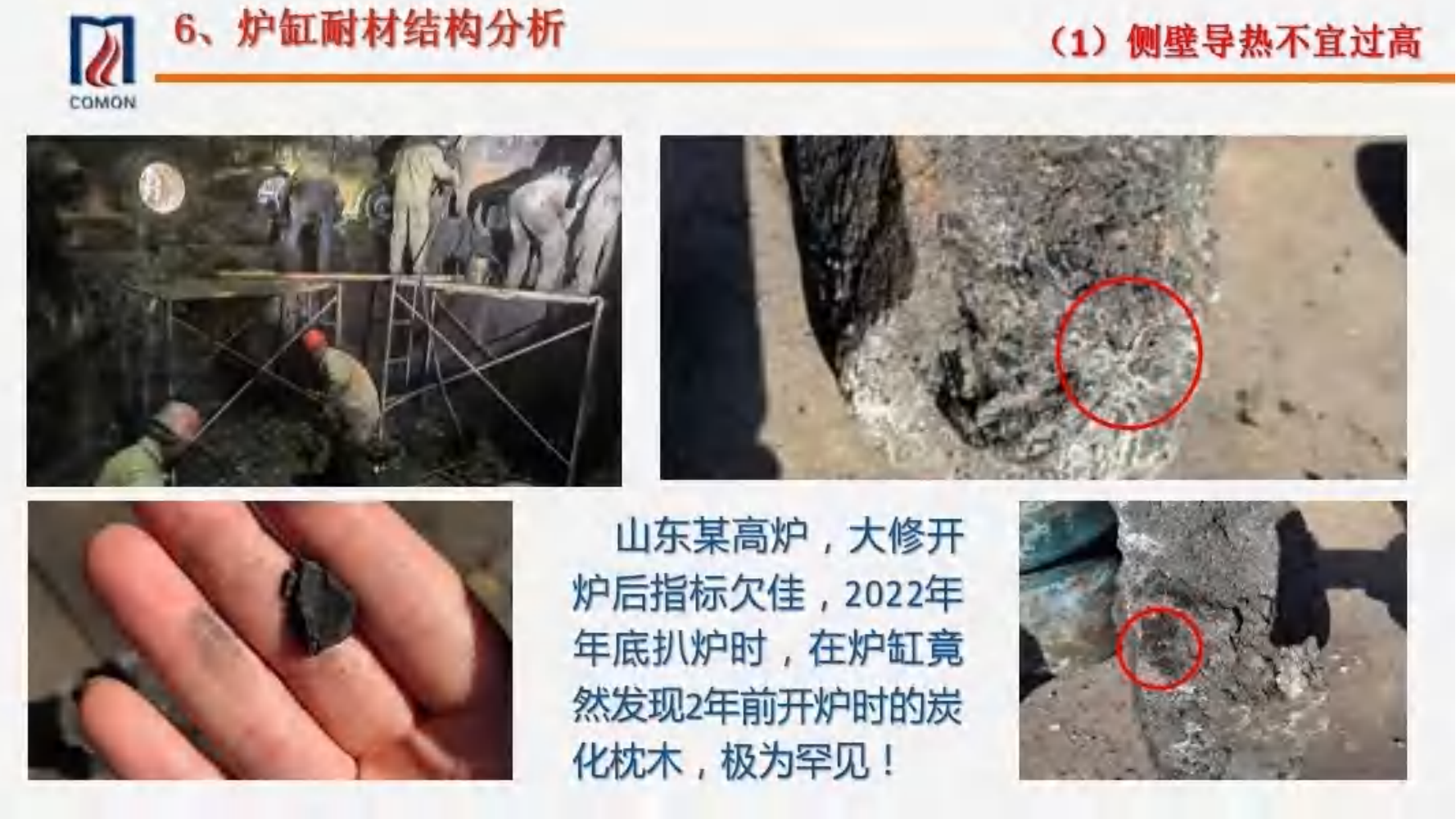

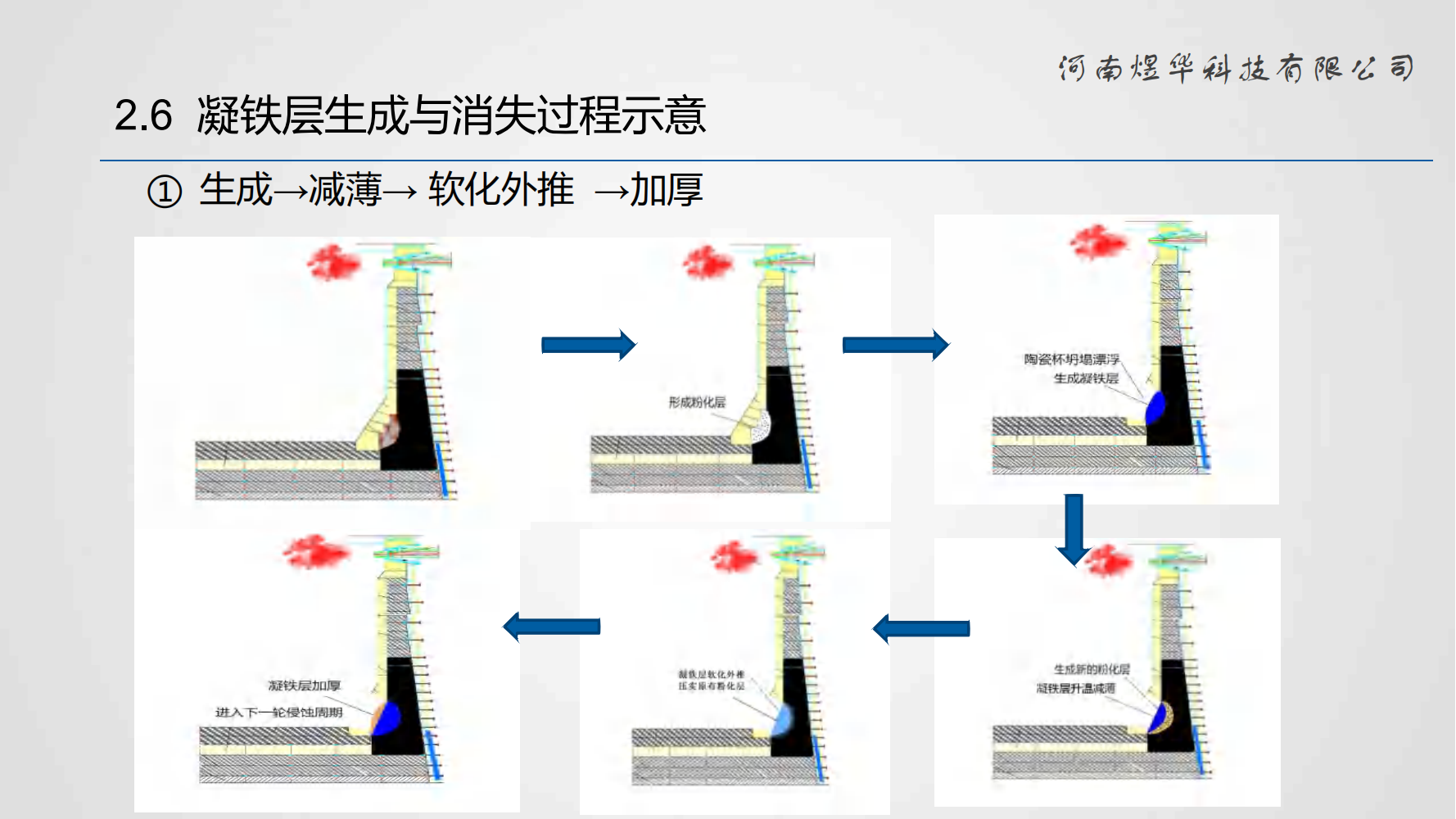

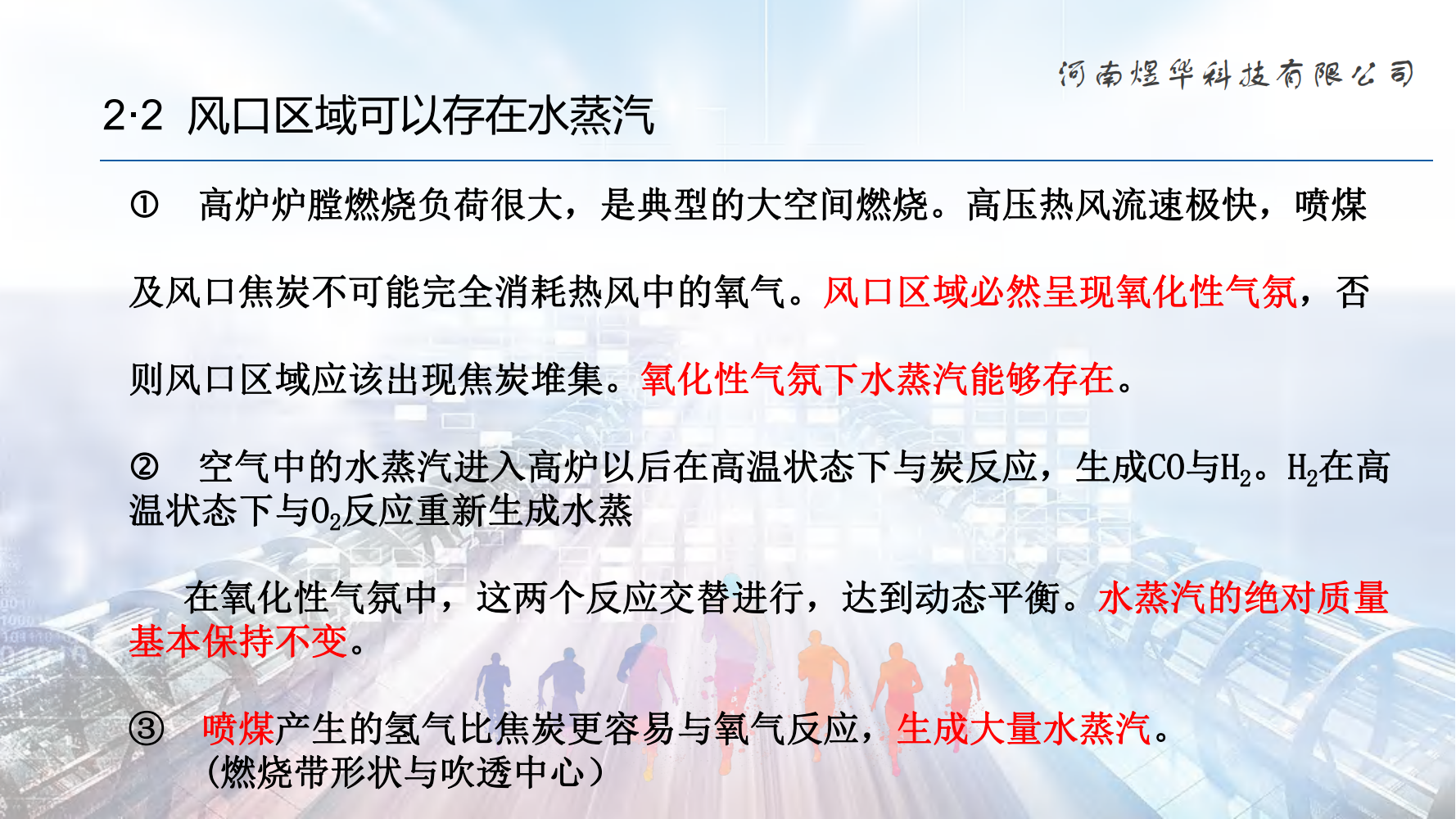

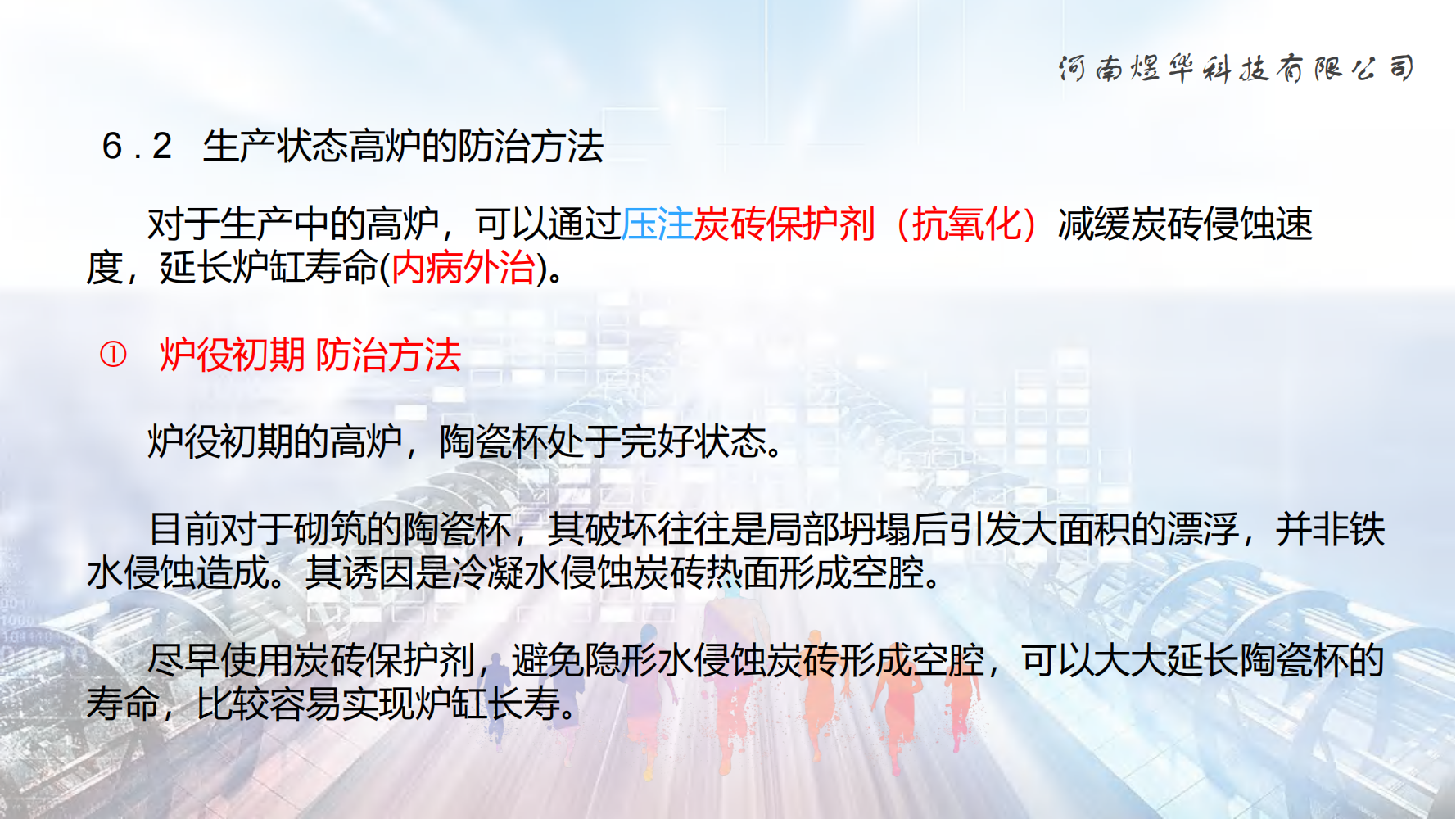

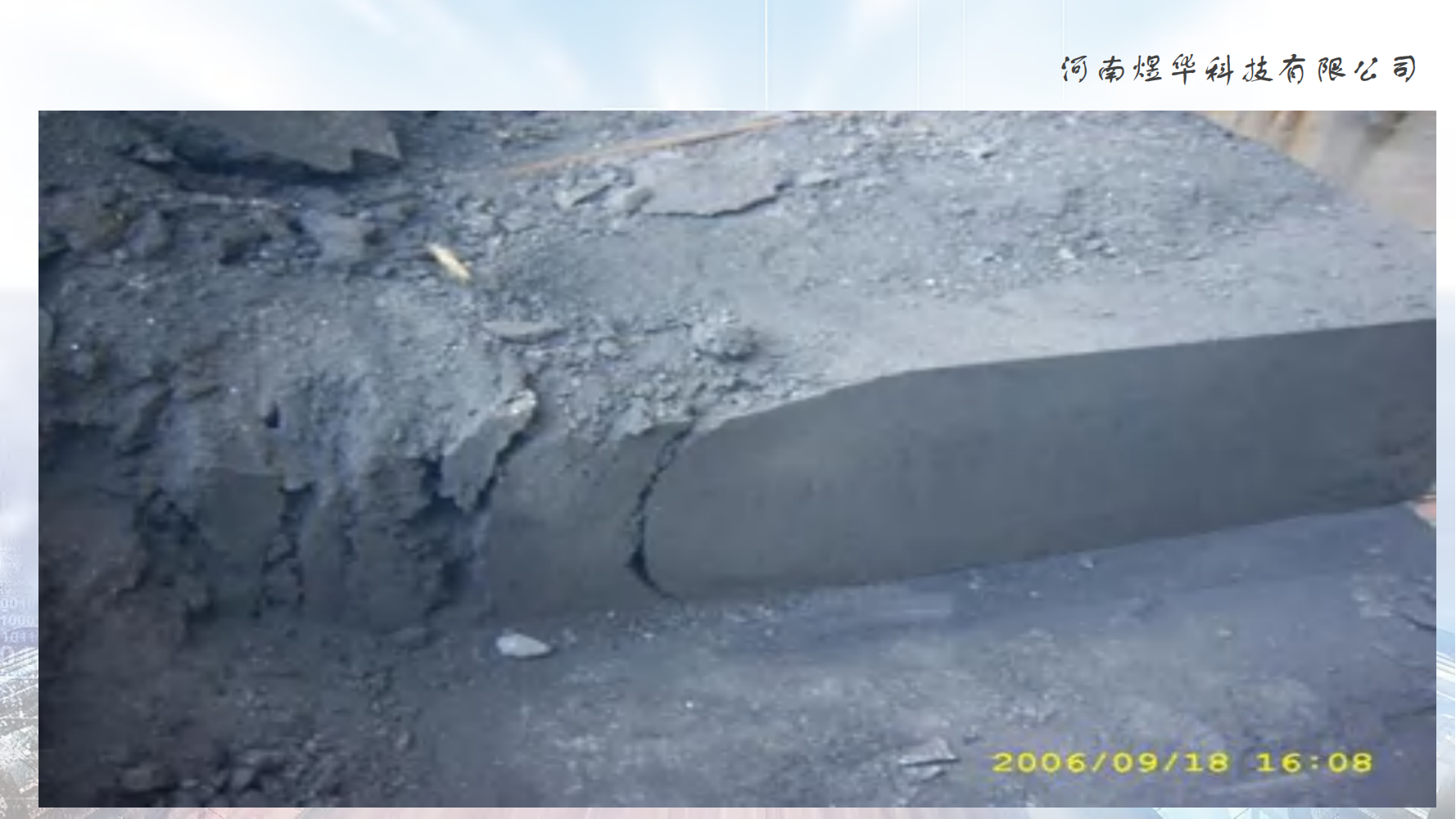

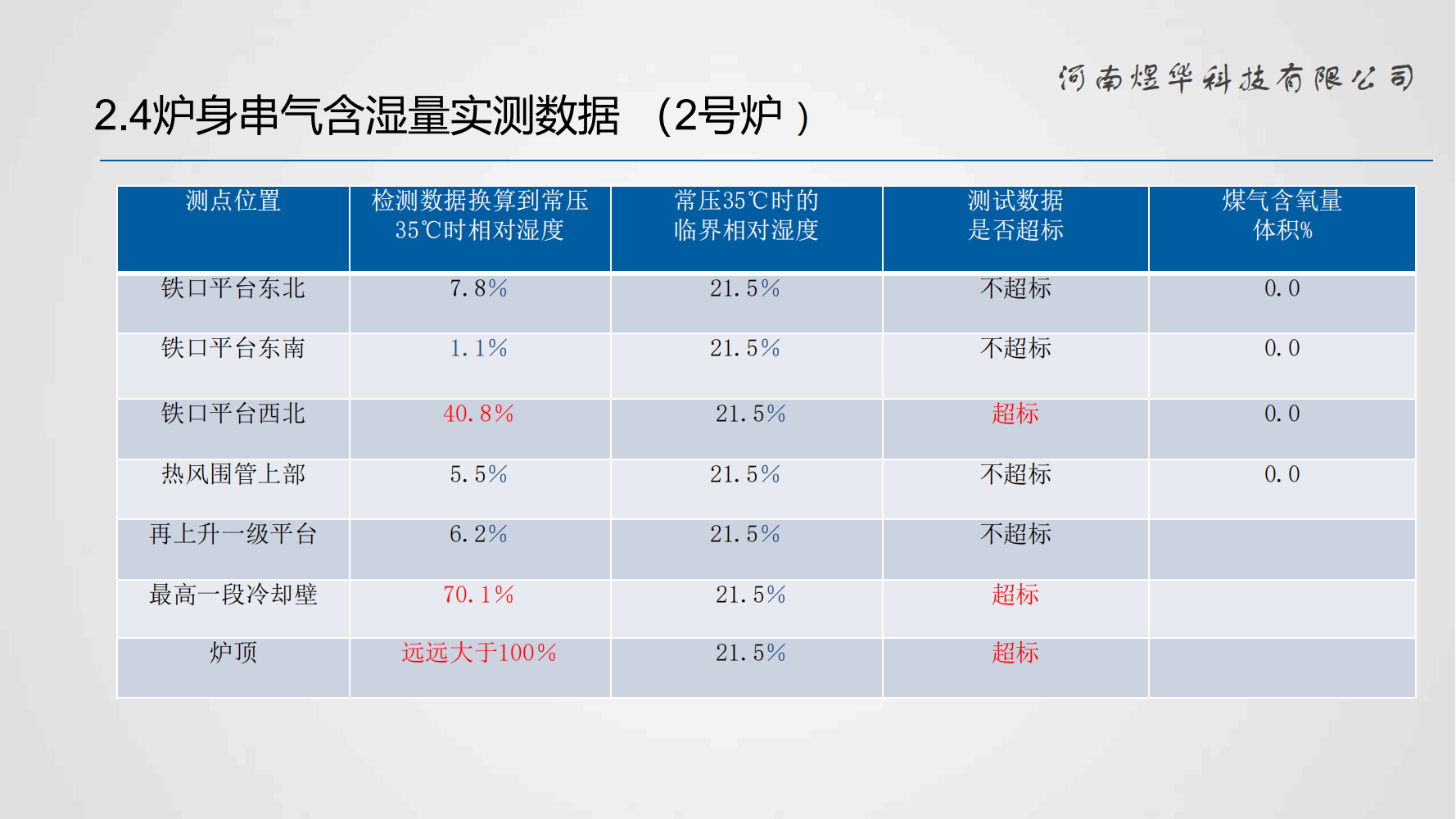

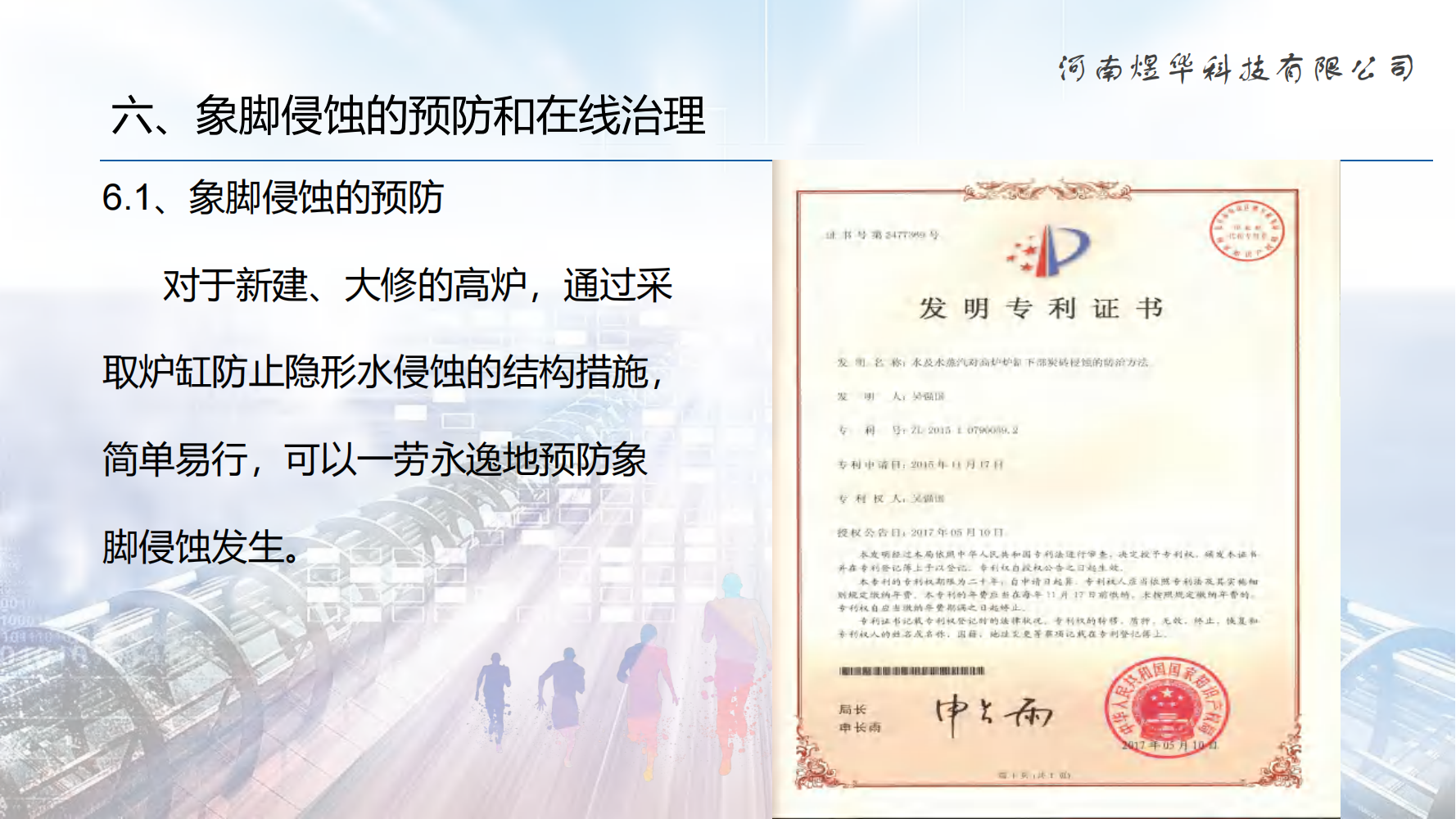

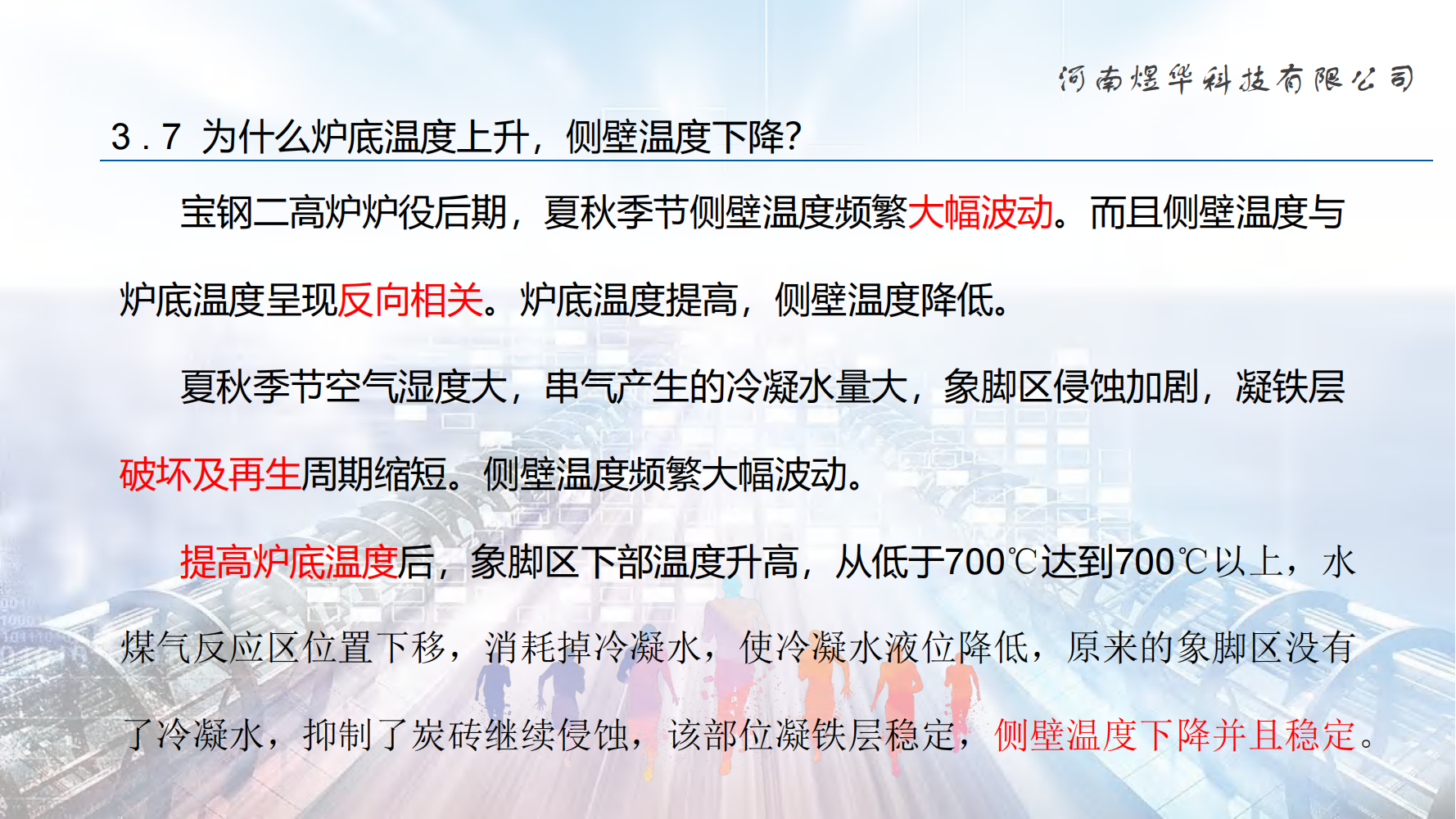

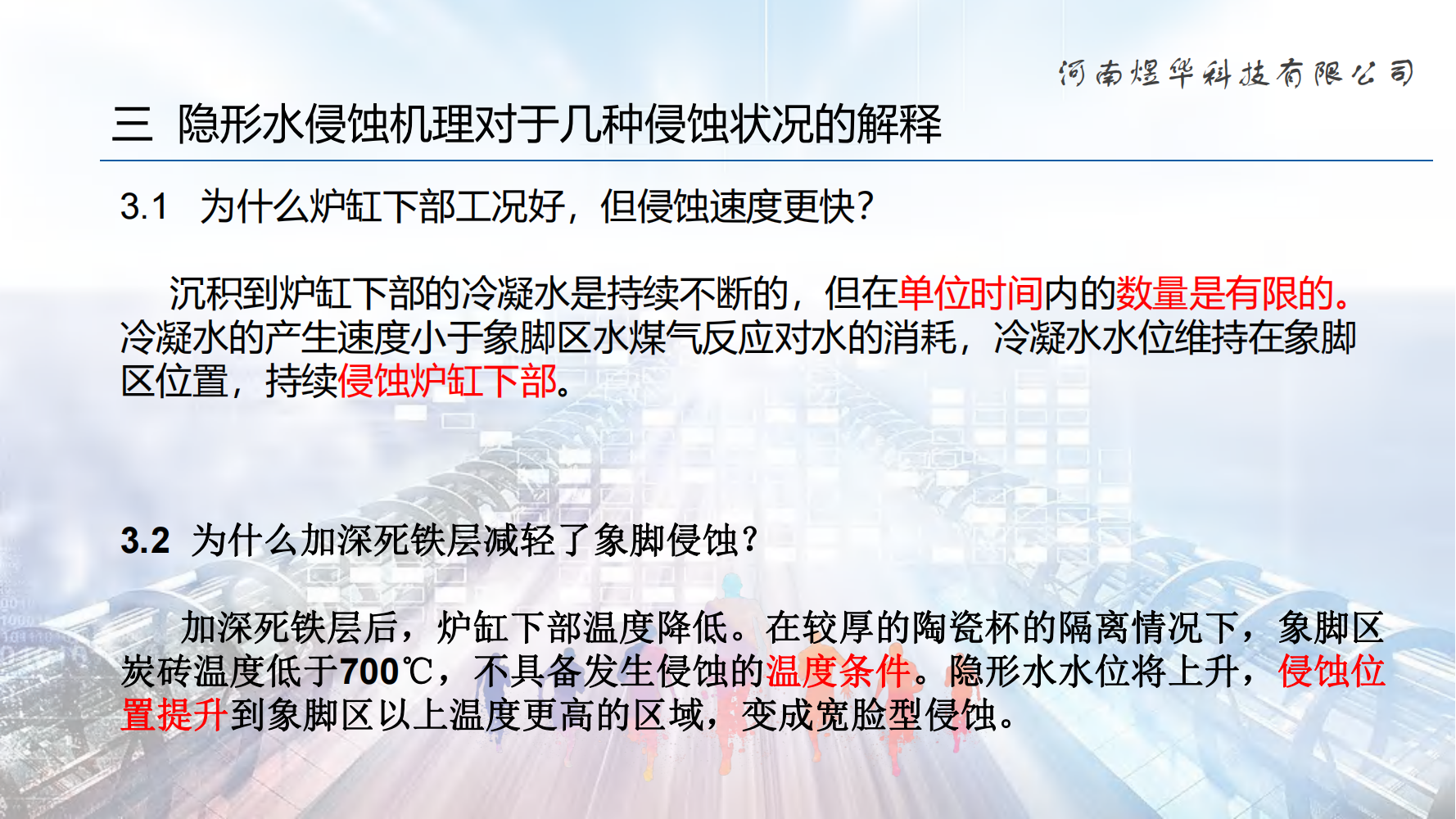

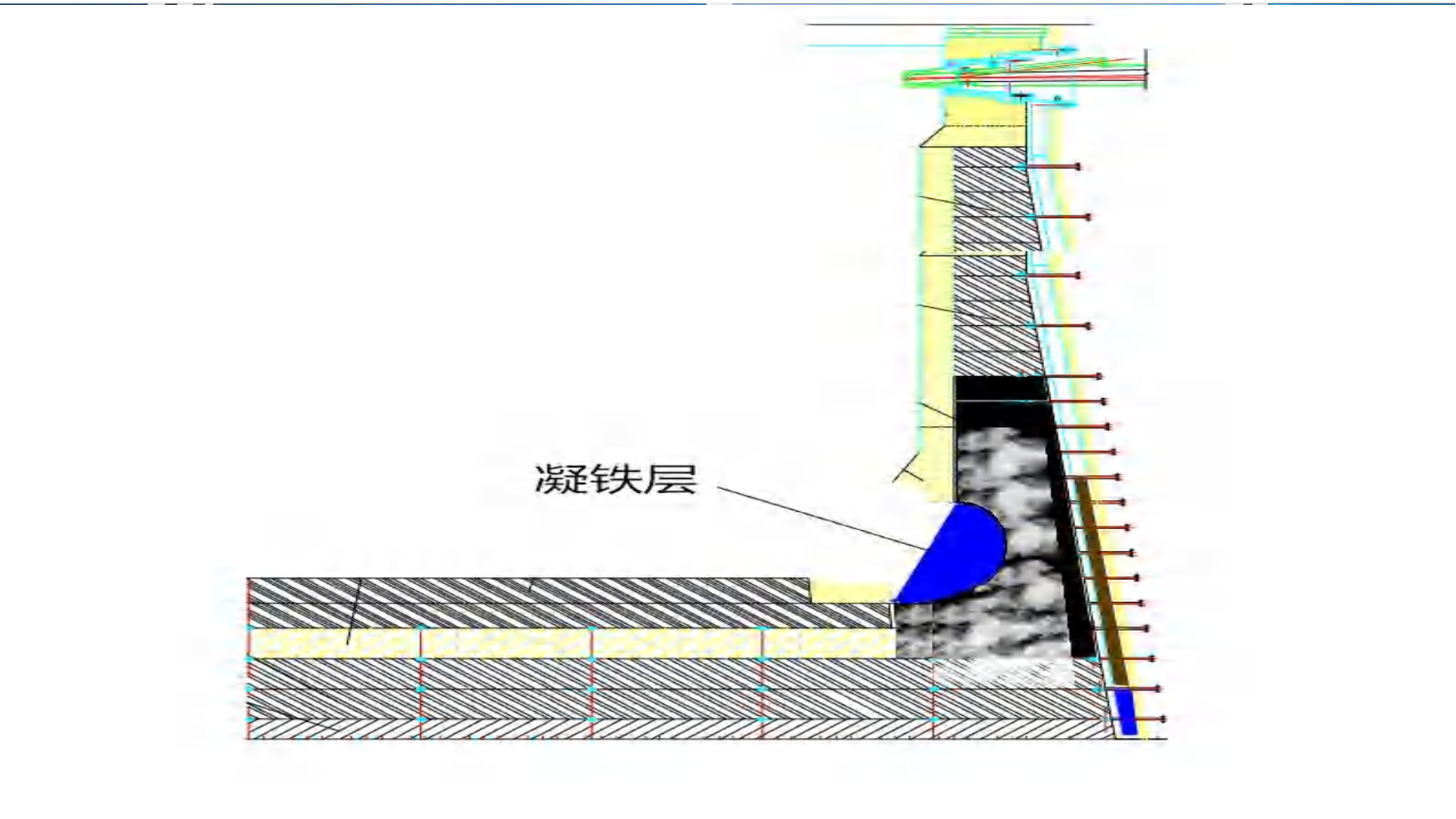

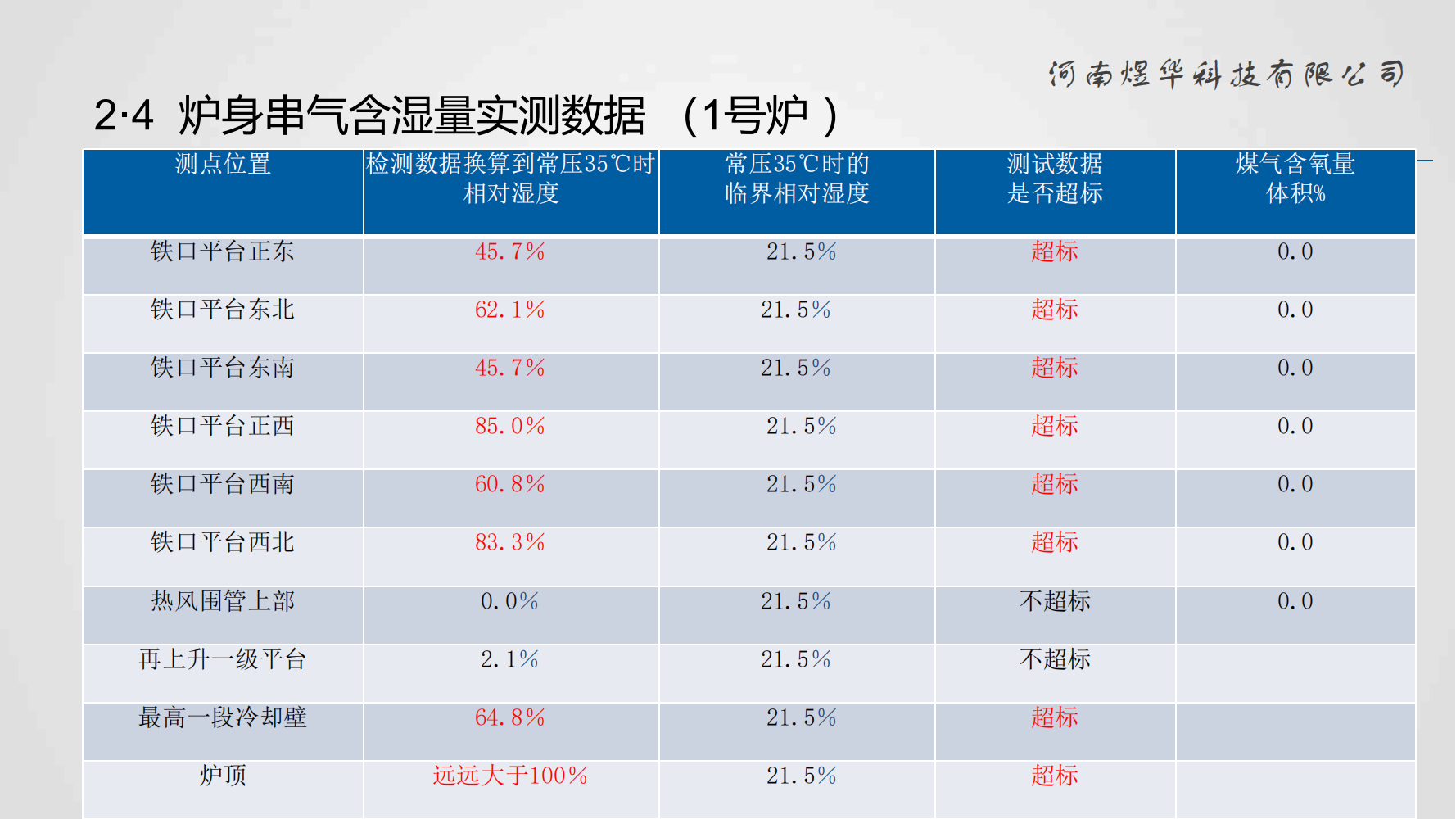

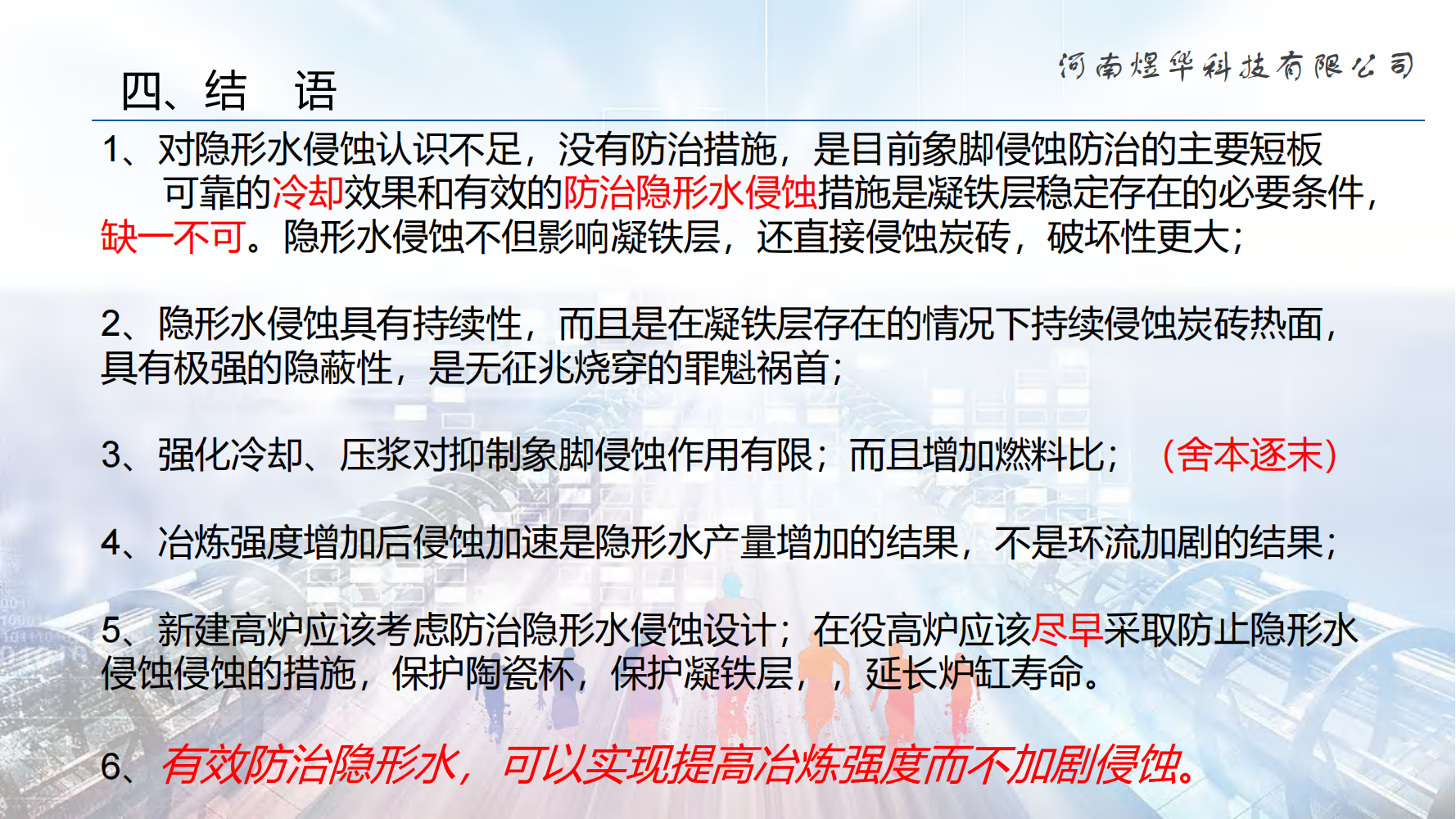

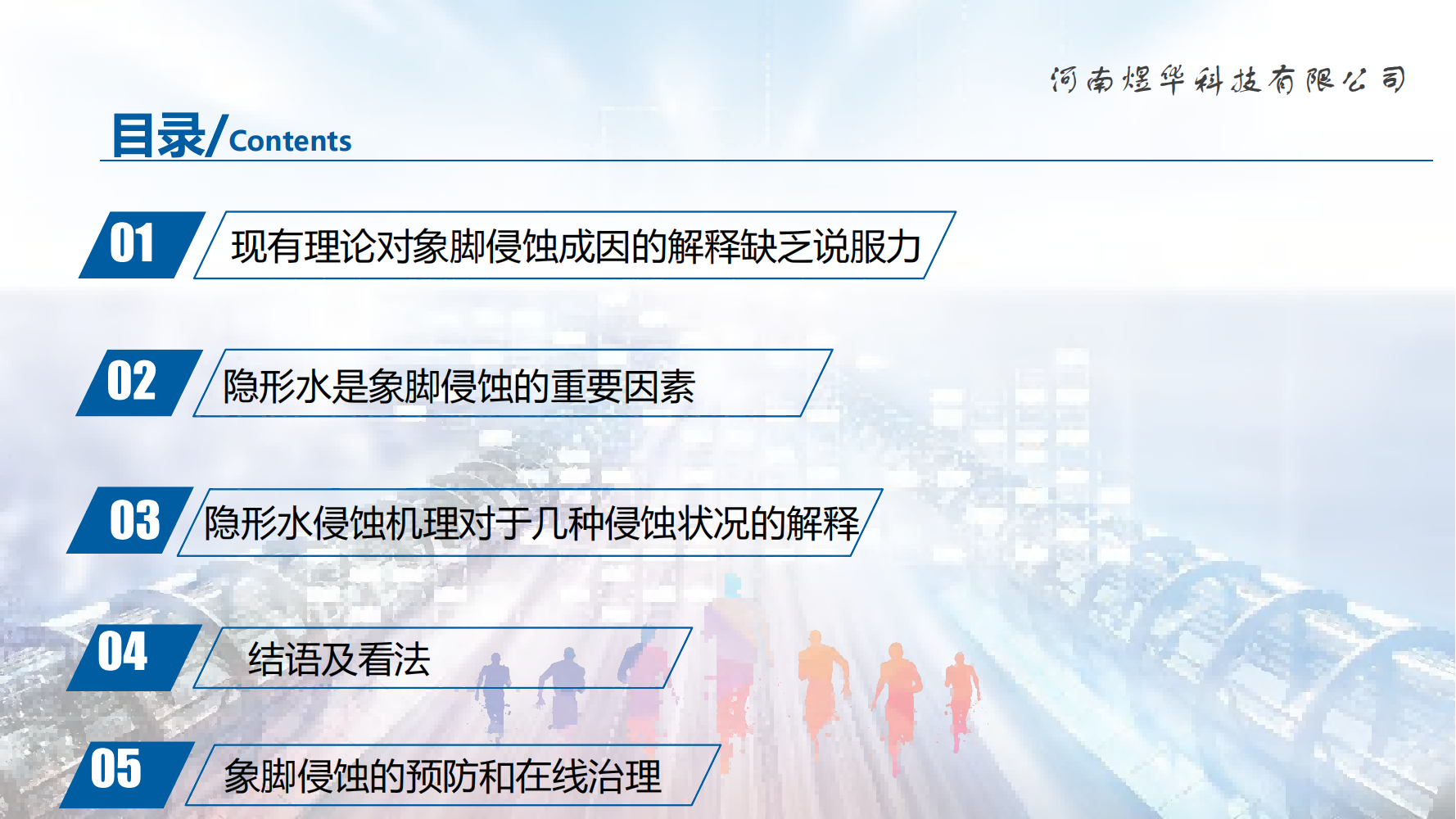

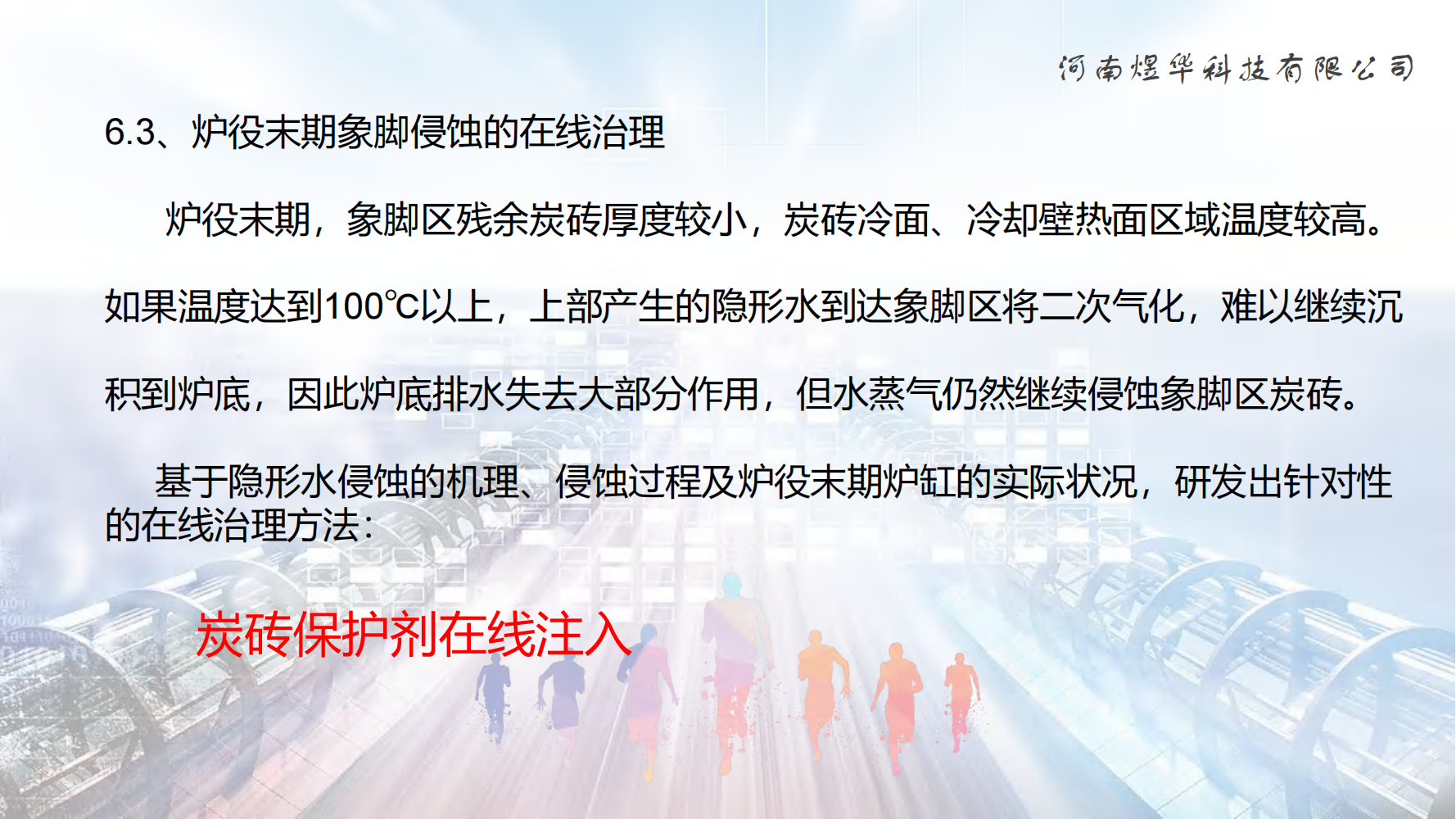

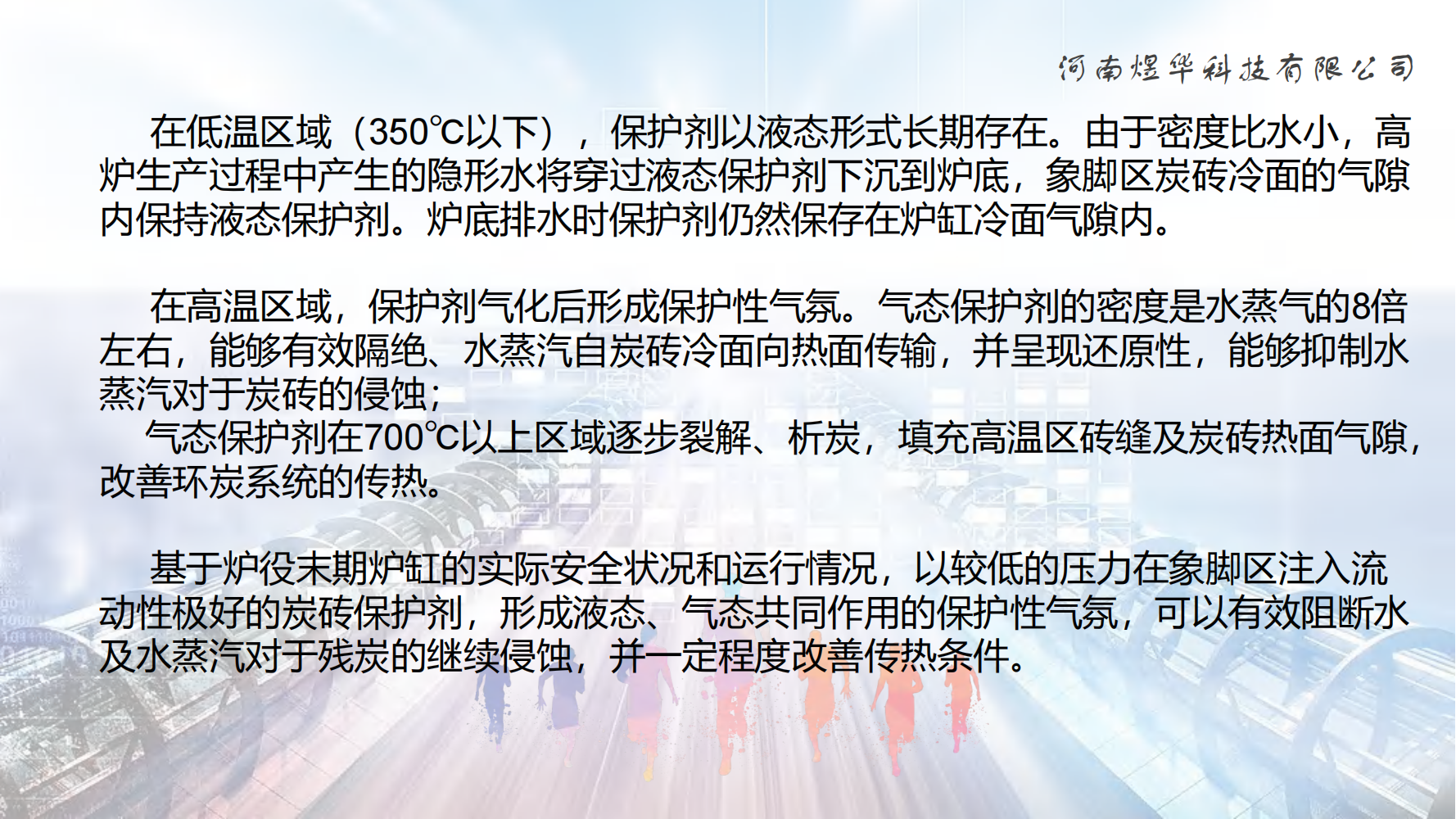

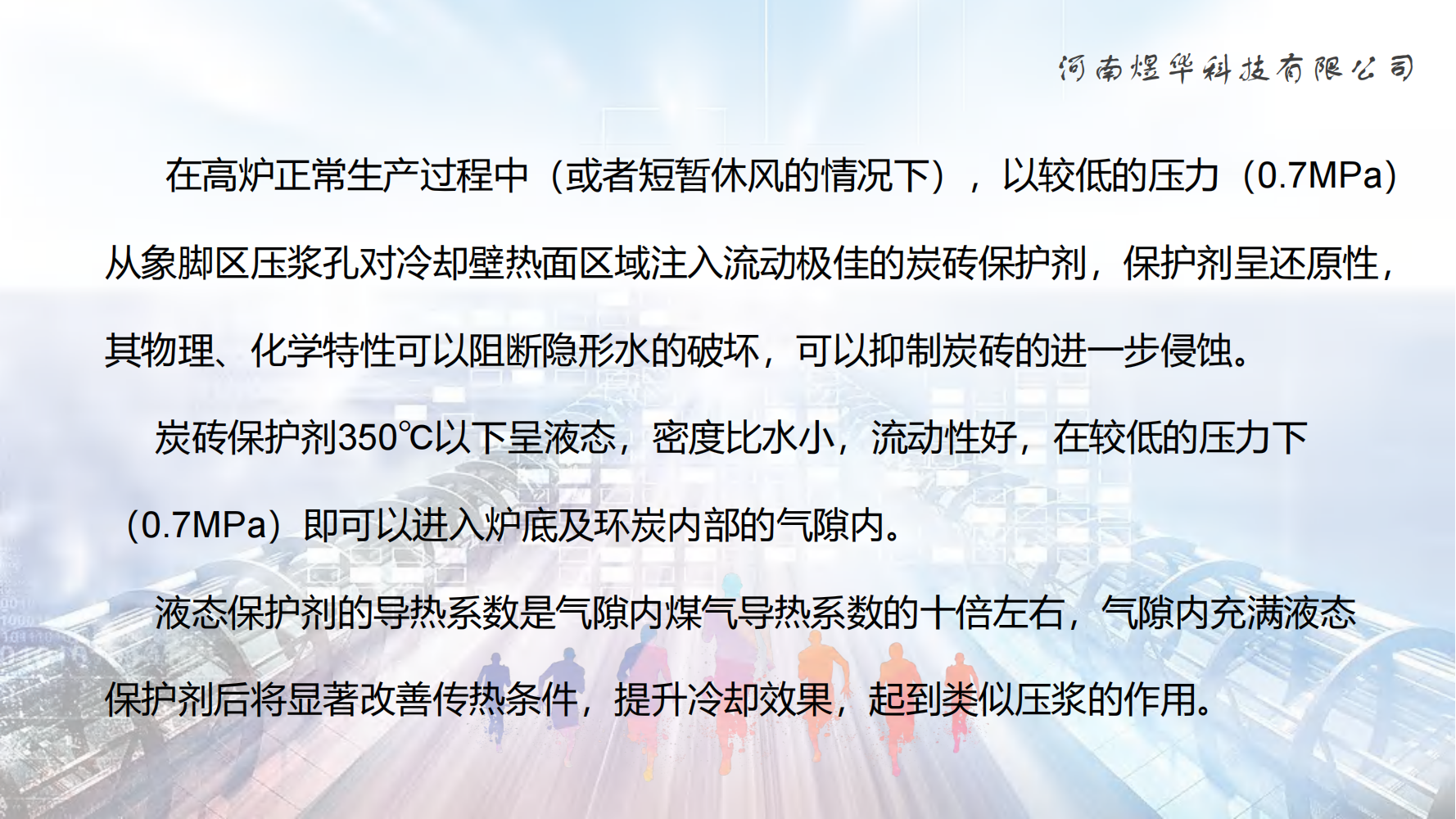

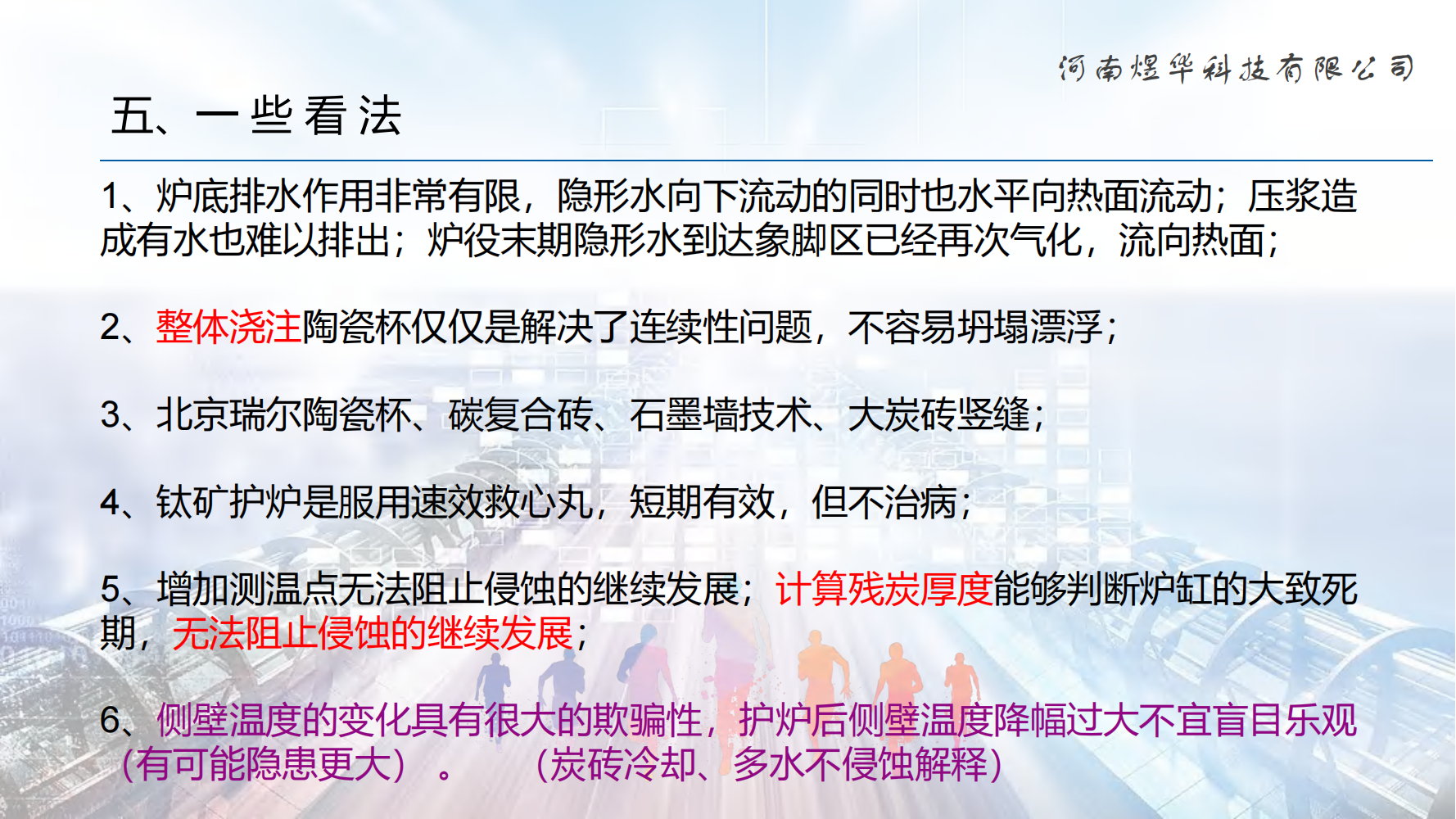

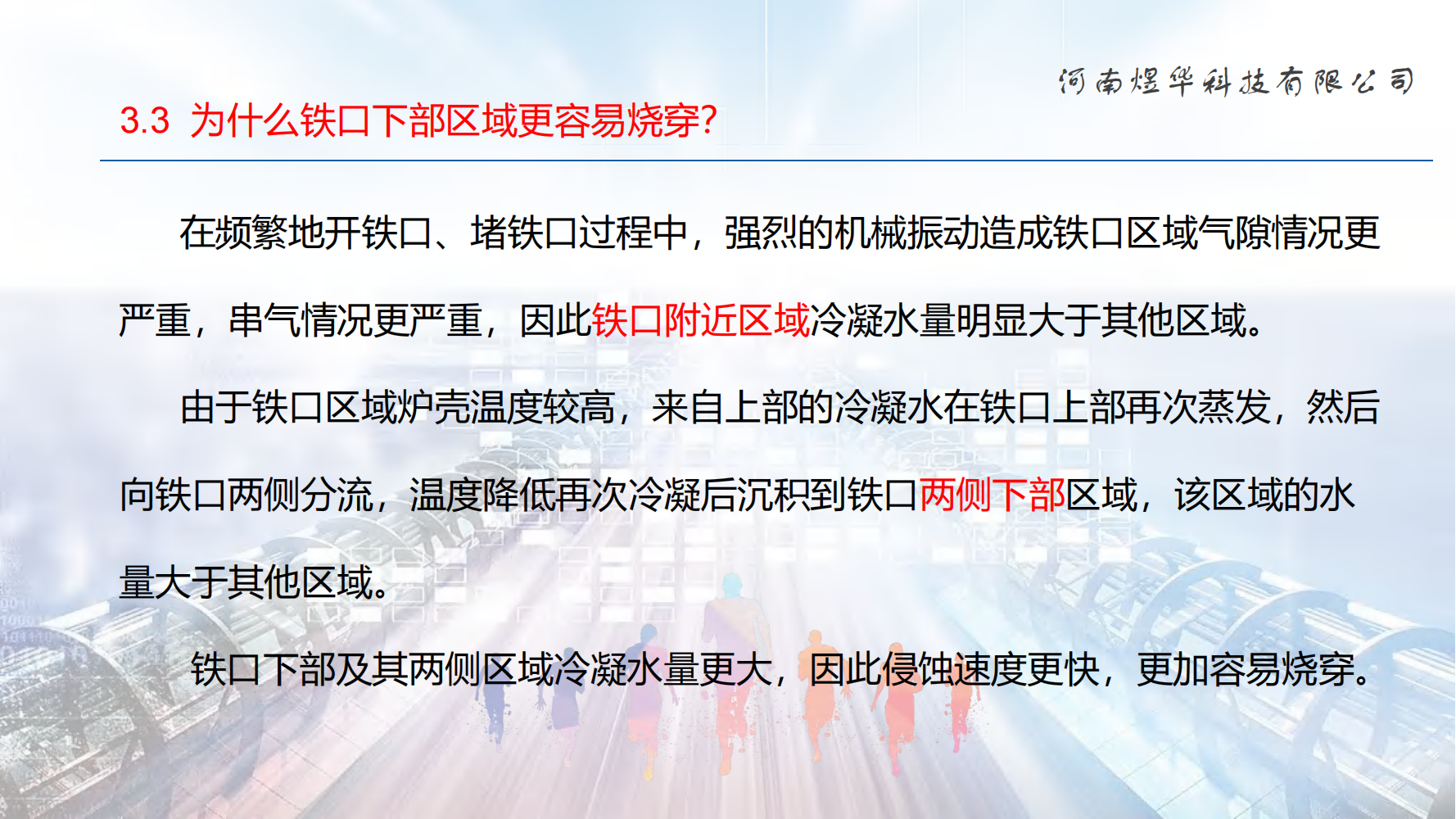

       本文就從這兩個視角探討象腳侵蝕的成因、預(yù)防及爐役各個階段的治理方法。
